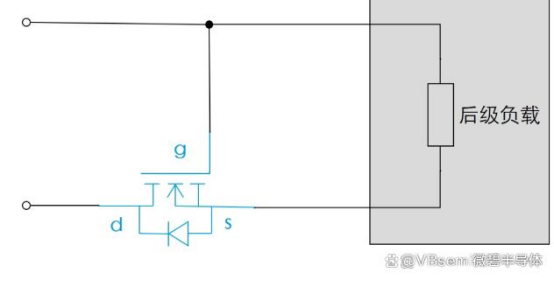

一般NMOS開始的電流的方向都是從D到S。而實際應用電路中，NMOS會有電流從S到D的情況，比如下麵這個NMOS管防電源反接電路。

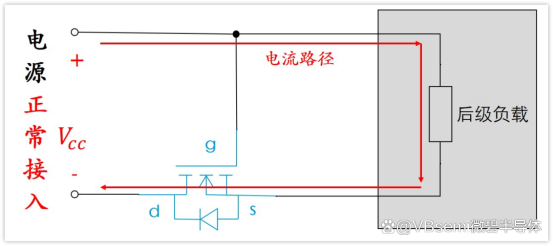

當電源正常接入時

電源正極VCC經過後級負載電路接到體二極體，體二極體導通，於是此時S極的電壓約為0.7V。

同時柵極G極接的是VCC，Vgs = Vcc - 0.7V ，當 Vgs 大於開啟電壓 Vgsth 時，NMOS 管導通。此時MOS管的電流是S到D的

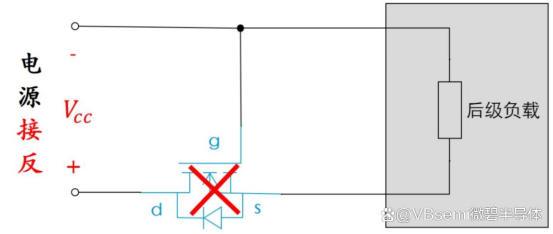

當電源接反時（電源和地接反了）

柵極G接電源負極0V，S極經過負載接到了電源負極（0V），所以Vgs=0V，MOS管也不導通。

同時， D極為Vcc，S極為0V，體二極體反向偏置，也不導通，所以無法通過NMOS管流過電流。

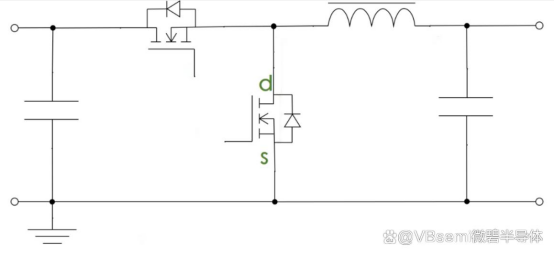

再看這個 Buck 電路，下管為 NMOS 管。當開關切換存在死區時間（上管和下管都不導通 ） ，而電感電流不能中斷，此時電感電流就會通過下管的體二極體流動，電流方向從 S 到 D 。這表明 MOS 管導通後，電流方向可以雙向流動，既可以從 D 到 S ，也可以從 S 到 D 。

MOS管的體二極體能過多大的電流？

MOS 管體二極體的瞬間電流一般與 NMOS 管導通後瞬間電流相當，一般不易成使用瓶頸，持續電流可依 MOS 管功耗限制計算，特殊場景選型時需關注其電流參數避免電路故障。
