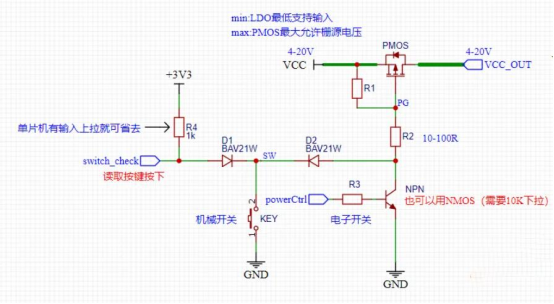

今天給大家分享一個基於 PMOS 管的一鍵開關機電路

開關機功能實現原理

開機：按下開關瞬間，PMOS 柵極被拉低，PMOS 導通，電源通過 PMOS 給後級電路供電實現開機。若在 3 秒內鬆手，由於程式控制，電路會自動關機；而若按住 3 秒後，單片機將 PowerCtrl 置為高電平，拉低 PMOS 柵極，使 PMOS 保持導通，此時鬆手可保持開機狀態，指示燈亮。

關機：開機後按住開關 3 秒，單片機將 PowerCtrl 置為低電平，放開 PMOS 柵極，PMOS 截止，切斷電源，滅燈，程式停止運行，此時鬆手實現真正關機，且幾乎 0 漏電流。

二極體 D1 和 D2 的作用

D1 的作用：某些單片機的 GPIO 默認不是高阻態，當 PMOS 柵極通過開關接地時，可能會有電流通過 GPIO 流出，設置 D1 可以防止這種漏電流，保證 PMOS 柵極電位穩定，避免誤觸發。

D2 的作用：當 PG 為低電平時，NPN 三極管導通，若沒有 D2，NPN 的 Vce 可能拉低 switch_check。D2 阻止電流經 NPN 到地，機械開關斷開時，單片機通過上拉電阻讀 3.3V 高電平，僅按鍵按下時switch_check 被拉低，實現按鍵狀態準確檢測。

輸入電壓 MAX 與 PMOS 的 Vds 關係

在控制好 R1 和 R2 分壓比的前提下，輸入電壓 MAX 主要受 PMOS 的 Vds 限制。因為 PMOS 導通時，其源極接輸入電源，漏極接後級電路，若輸入電壓過高，超過 PMOS 的 Vds 耐壓值，可能會導致 PMOS 損壞，所以需要根據 PMOS 的 Vds 參數來選擇合適的輸入電壓範圍，以確保電路安全穩定運行。
