當前全球消費電子產業正經曆由端側AI硬體引領的變革浪潮。據權威數據預測，2025年全球AI眼鏡銷量將突破350萬臺（同比增長230%），2035年市場規模有望達14億臺，與智能手機相當。這一爆發性增長源於三大核心驅動力：

 技術成熟：端側大模型（如通義千問、文心一言）與輕量化AR顯示方案的融合，使AI眼鏡兼具多模態交互與全天候佩戴特性；

巨頭競逐：阿裏、華為、小米、百度、騰訊、360等國內頭部廠商密集發佈新品，周鴻祎更在互聯網大會強調“顯示功能是AI眼鏡差異化關鍵”；

場景拓展：從即時翻譯、會議紀要等辦公場景，到運動健康監測、工業巡檢等垂直領域，AI眼鏡正成為下一代通用智能終端。

然而，硬體端仍面臨嚴峻挑戰：

 空間極限：眼鏡腿內部需集成電源、顯示、通信等模組，元件厚度需壓縮至0.8mm以下；

功耗瓶頸：7天待機要求感測器漏電流<0.5μA，音頻THD需<0.05% 以保證語音交互品質；

高頻需求：Micro OLED驅動需支持120Hz刷新率，Wi-Fi 6E射頻控制需60%損耗削減。

VBsemi：為AI眼鏡量身定制功率解決方案

針對上述挑戰，VBsemi依託晶片級封裝與超低功耗架構技術，推出覆蓋AI眼鏡全模組的MOSFET產品矩陣，助力廠商突破硬體極限：

智能眼鏡模組分析推薦

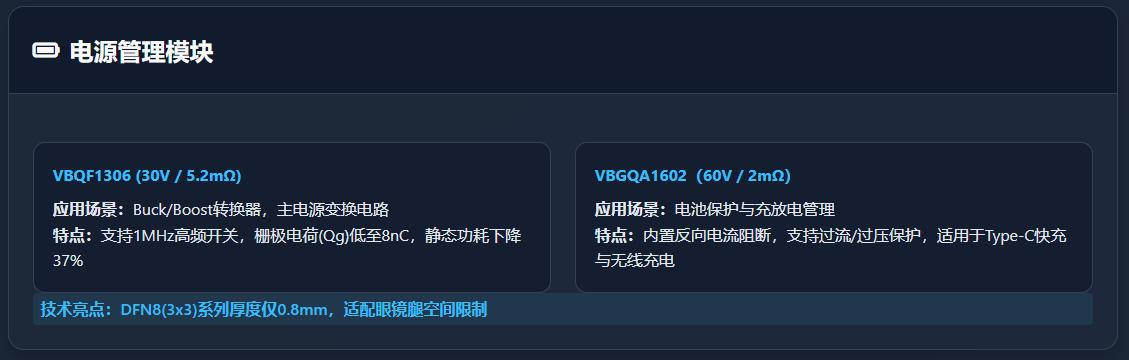

1.電源管理模組

推薦型號：

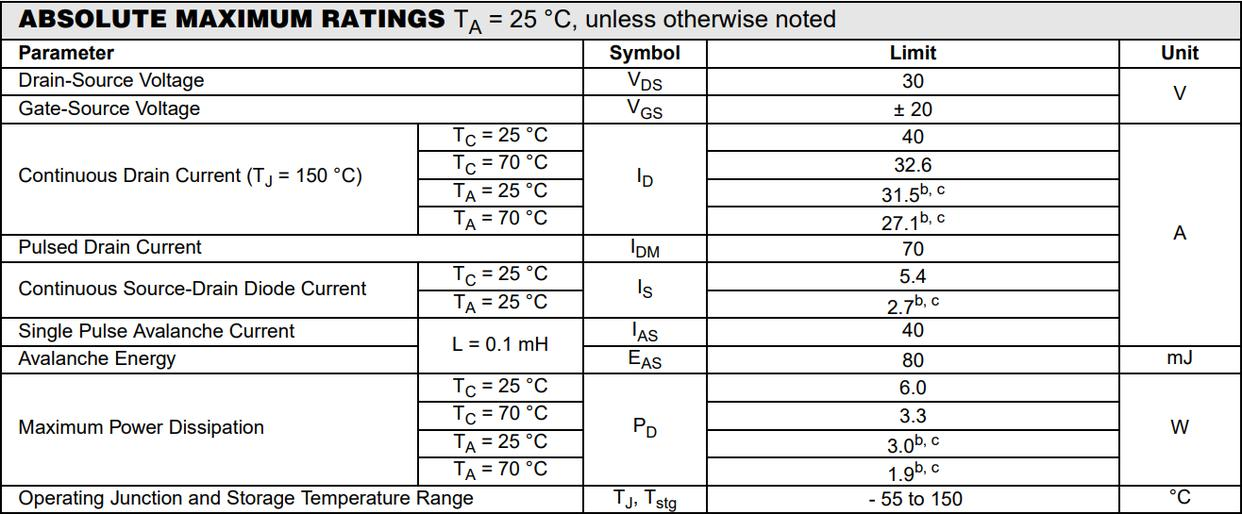

VBQF1306（30V / 5.2mΩ）

應用場景：Buck/Boost轉換器，適用於主電源變換電路

特點說明：

支持高達1MHz高頻開關頻率，提升效率同時縮小電感尺寸，適配AI眼鏡輕薄化需求

柵極電荷（Qg）低至8nC，顯著降低開關損耗

靜態功耗較2024年主流產品下降37%，延長續航

優勢總結：高效能、高頻、低功耗，是AI眼鏡主電源轉換的首選

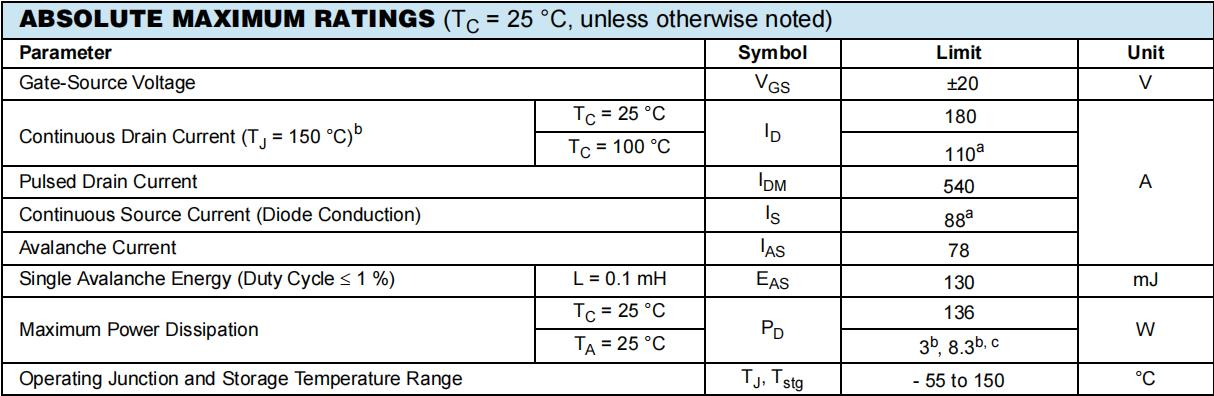

VBGQA1602（60V / 2mΩ）

應用場景：電池保護與充放電管理電路

特點說明：

內置反向電流阻斷功能，防止電池倒灌損壞系統

支持過流、過壓保護，提升系統可靠性

適用於Type-C快充與無線充電場景

封裝優勢：DFN5*6封裝，適用於高功率密度設計

技術亮點：

VBsemi的DFN8(3x3)系列（如VBQF1306），厚度僅0.8mm，適配眼鏡腿內部空間受限的結構設計。

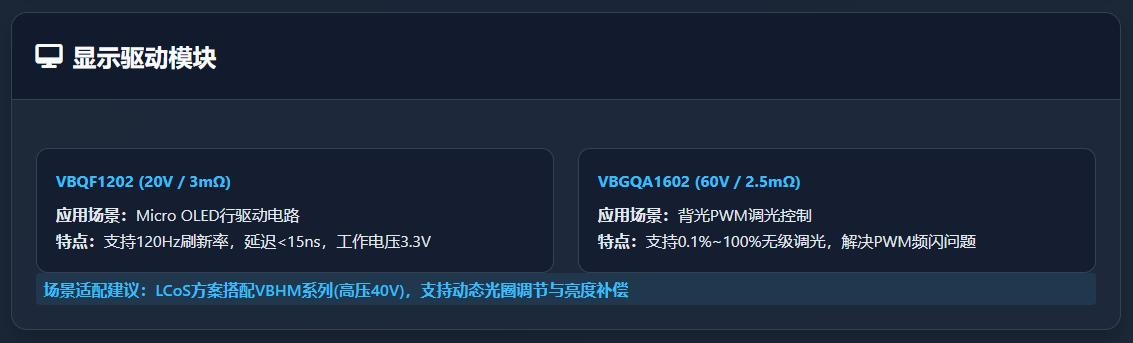

2.顯示驅動模組

推薦型號：

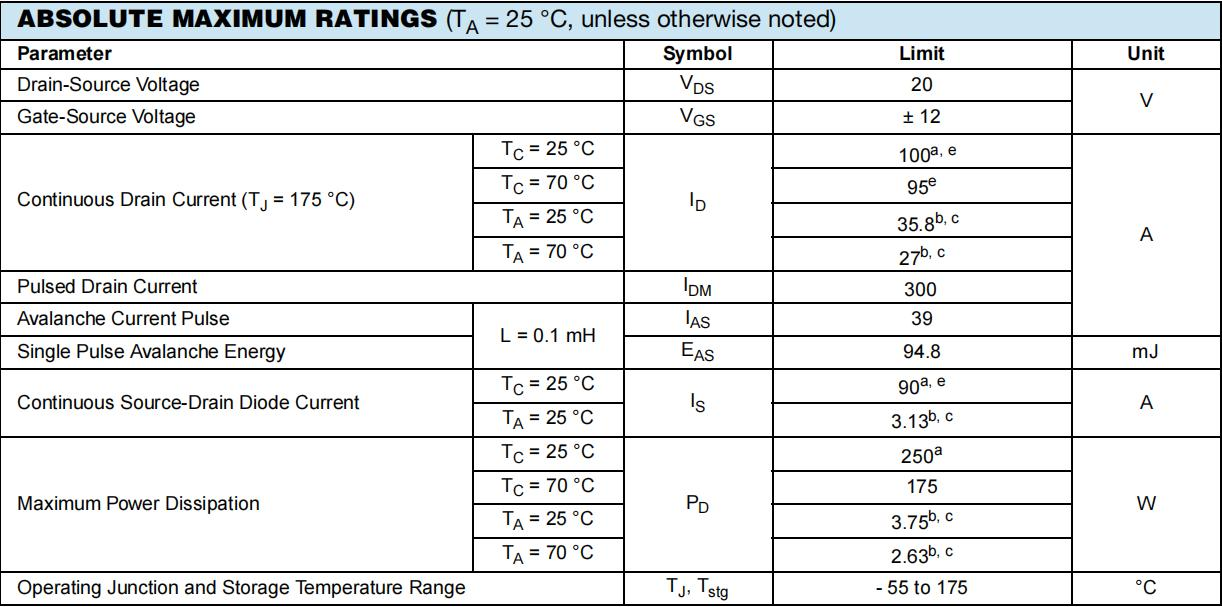

VBQF1202（20V / 3mΩ）

應用場景：Micro OLED顯示幕的行驅動電路

特點說明：

支持120Hz刷新率，延遲<15ns，提升視覺流暢性

工作電壓適配3.3V，滿足矽基OLED功耗需求

有效避免螢幕殘影與拖影現象

封裝形式：TSSOP，便於高密度佈線

VBGQA1602（60V / 2mΩ）

應用場景：背光PWM調光控制

特點說明：

支持0.1%~100%無級調光，解決PWM頻閃問題

提升用戶視覺舒適度，尤其適用於戶外強光環境

適用螢幕類型：OLED、LCoS等多種顯示方案

場景適配建議：

若採用LCoS方案，建議搭配VBsemi的VBHM系列（高壓40V），支持動態光圈調節與亮度補償，提升圖像清晰度。

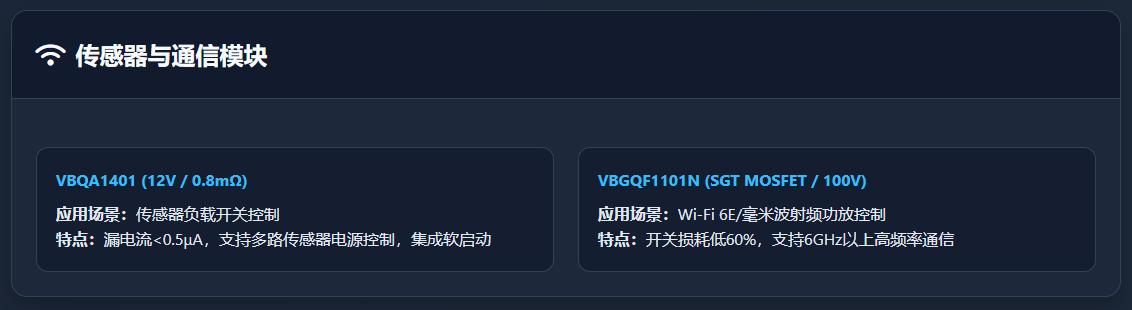

3.感測器與通信模組

推薦型號：

VBQA1401（12V / 0.8mΩ）

應用場景：感測器負載開關控制

特點說明：

漏電流<0.5μA，顯著延長待機時間至7天以上

支持多路感測器電源控制，如攝像頭、加速度計等

集成軟啟動功能，防止上電衝擊損壞攝像頭模組

適用晶片：適用於AI眼鏡中多感測器融合管理需求

VBGQF1101N（SGT MOSFET / 100V）

應用場景：Wi-Fi 6E/毫米波射頻功放控制

特點說明：

開關損耗比傳統矽基MOSFET低60%，提升射頻模組能效

支持高頻率通信（6GHz以上），保障AI眼鏡的即時通信與遠程控制

優勢總結：適用於高帶寬、低延遲的無線通信系統

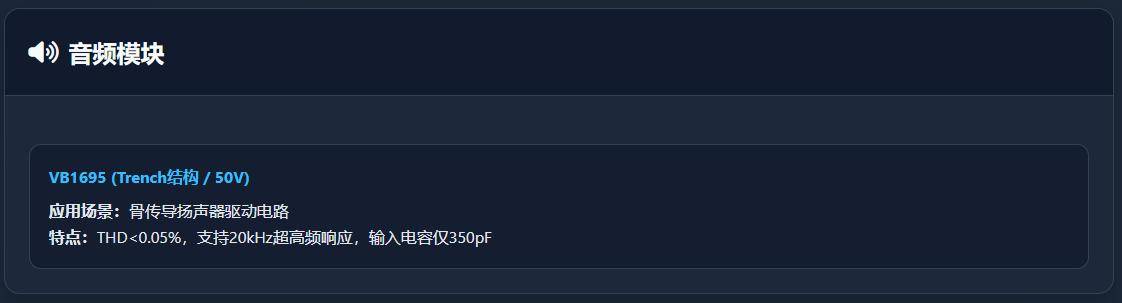

4.音頻模組

推薦型號：

VB1695（Trench結構 / 50V）

應用場景：骨傳導揚聲器驅動電路

特點說明：

THD（總諧波失真）<0.05%，確保語音指令與通話品質

支持20kHz超高頻回應，滿足高清音頻傳輸需求

輸入電容Ciss僅350pF，降低語音識別延遲

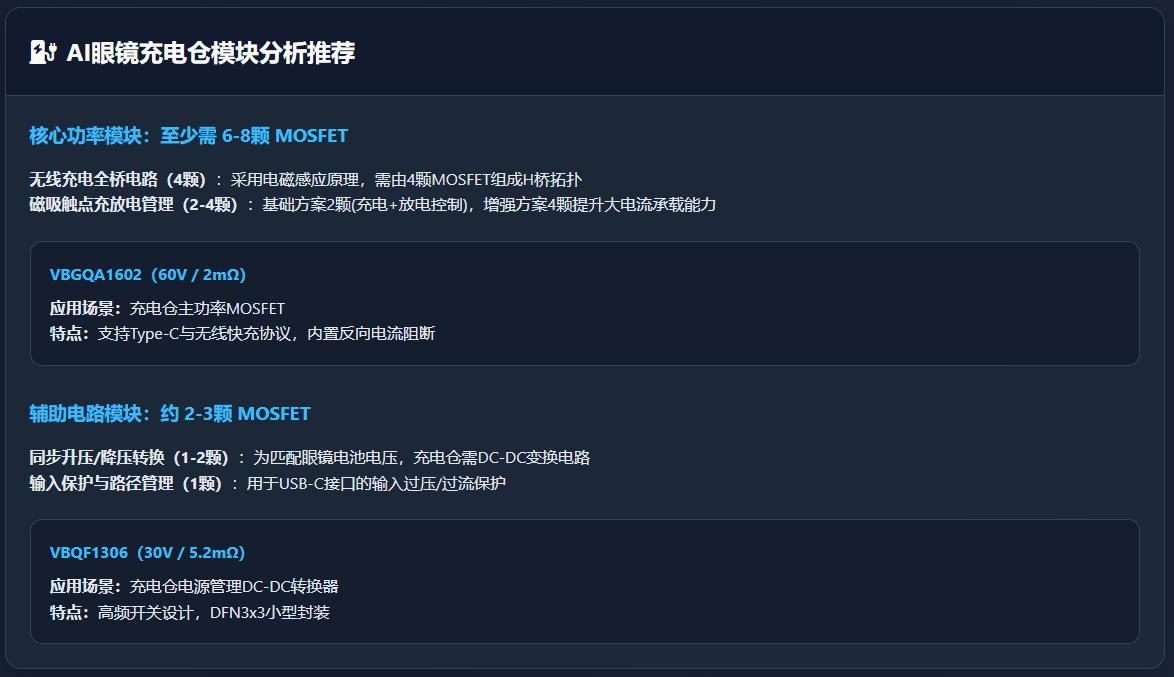

 AI眼鏡充電倉模組分析推薦

一、核心功率模組：至少需 6-8顆 MOSFET

無線充電全橋電路（4顆）

無線充電採用電磁感應原理，需由4顆MOSFET組成H橋拓撲，驅動線圈產生交變磁場。

參考華為80W超級無線充電器設計，其無線充電管理模組明確使用4顆MOSFET控制線圈電流。

磁吸觸點充放電管理（2-4顆）

磁吸觸點需獨立控制充放電通路：

基礎方案：2顆MOSFET（1顆充電控制+1顆放電控制），背靠背串聯防止電流倒灌。

增強方案：4顆MOSFET（雙N溝道組合），提升大電流承載能力與散熱效率，適用於快充場景。

推薦型號：

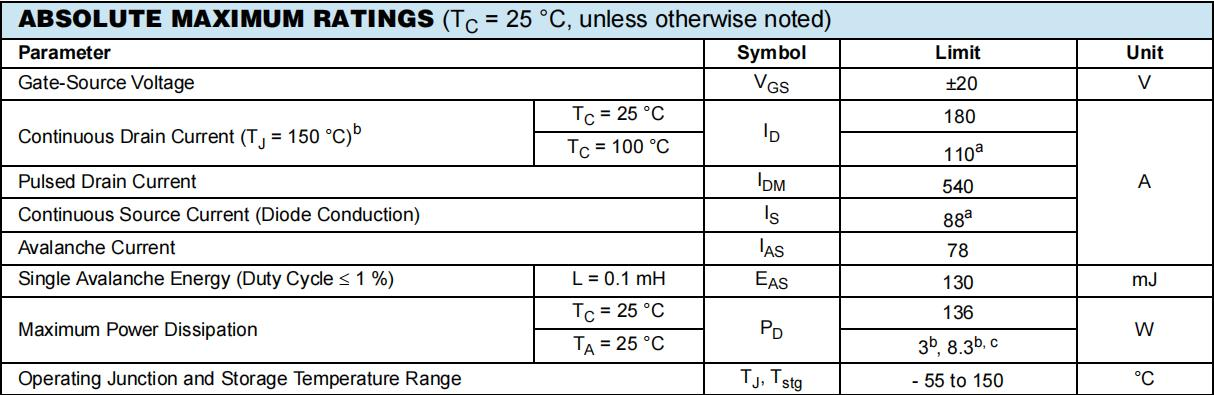

VBGQA1602（60V / 2mΩ）

應用場景：充電倉主功率MOSFET

特點說明：

支持Type-C與無線快充協議，適配主流充電標準

內置反向電流阻斷功能，保護電池與主控板

系統優勢：高效率、高可靠性，適用於多設備同時充電

二、輔助電路模組：約 2-3顆 MOSFET

同步升壓/降壓轉換（1-2顆）

為匹配眼鏡電池電壓，充電倉需DC-DC變換電路。例如：

80W無線充的同步升壓模組使用2顆MOSFET。

低功率場景可能僅需1顆MOSFET配合電感。

輸入保護與路徑管理（1顆）

用於USB-C介面的輸入過壓/過流保護，通常配置1顆MOSFET作為開關管。

VBQF1306（30V / 5.2mΩ）

應用場景：充電倉電源管理DC-DC轉換器

特點說明：

高頻開關設計，減少電感尺寸，節省空間

適用於充電倉內部多路電源管理方案

封裝優勢：DFN3x3小型封裝，適配充電倉緊湊結構

AI眼鏡MOSFET選型策略

電源管理模組推薦型號：VBQF1306、VBGQA1602 主要特點：高效、低功耗、高頻、集成保護

顯示驅動模組推薦型號：VBQF1202、VBGQA1602 主要特點：低延遲、支持高刷新率與無頻閃調光

感測器/通信模組推薦型號：VBQA1401、VBGQF1101N 主要特點：低漏電流、高頻率、低損耗

音頻驅動模組推薦型號：VB1695 主要特點：低失真、高保真、低延遲

充電倉模組推薦型號：VBGQA1602、VBQF1306 主要特點：支持快充、無線充、集成保護

隨著AI眼鏡成為各大互聯網廠商競相佈局的核心終端，其硬體設計的精細化和集成化要求日益提高。VBsemi憑藉其在功率MOSFET領域的深厚積累，提供一系列適用於AI眼鏡各功能模組的高性能、高集成度產品，助力廠商打造更輕薄、更智能、更高效的下一代AI穿戴設備。
