在AI應用功率需求激增的今天，這款突破性DFN8(5x6)封裝器件重新定義了功率密度邊界

當前AI應用正以前所未有的速度發展，從邊緣計算設備到智能機器人，對高功率、小型化功率器件的需求日益迫切。在這一背景下，微碧半導體(VBsemi) 近日推出了革命性新品——VBGQA1202N，一款200V高功率SGT MOSFET，徹底改變了高壓功率器件的封裝格局。

 市場痛點：高壓與小型化的兩難困境

隨著AI應用功率需求攀升至200V級別，工程師們面臨一個艱難抉擇：

- 選擇傳統100V器件——功率不足，系統需要複雜升壓方案

- 選用200V器件——被迫接受龐大的220/263封裝，佔用寶貴空間

"市場上200V SGT MOSFET幾乎都被限制在較大封裝中，"微碧半導體功率器件

產品總監吳工表示，"這導致許多AI創新設計在功率密度上妥協，或者在散熱設計上付出額外代價。"

VBGQA1202N：顛覆性解決方案

微碧半導體VBGQA1202N的誕生，完美解決了這一行業難題：

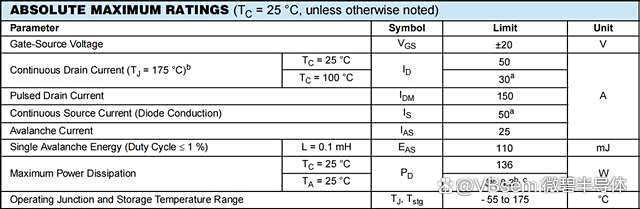

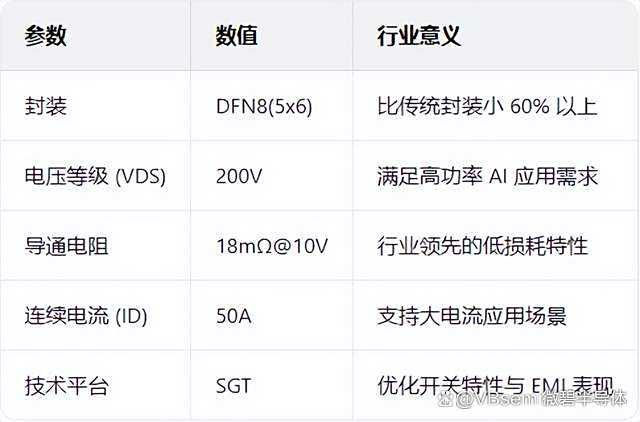

突破性參數規格

革命性封裝突破

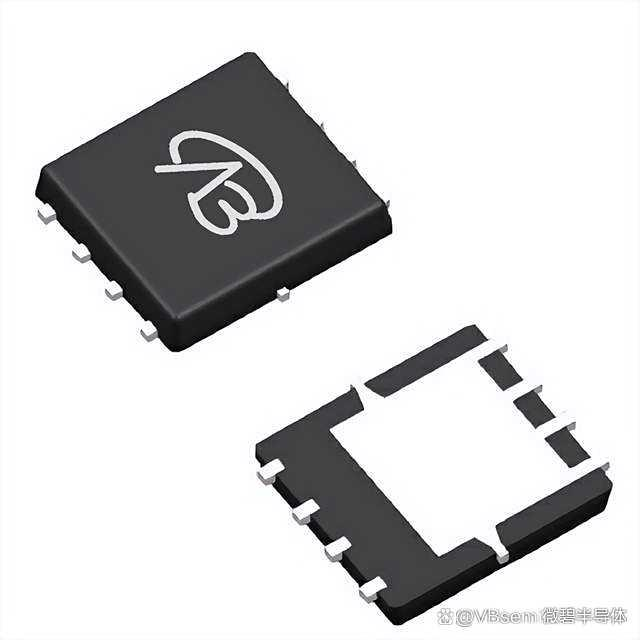

VBGQA1202N最大的突破在於將200V/50A的高功率能力濃縮在僅5x6mm的DFN8封裝中。這一成就的關鍵在於微碧半導體創新的三維封裝技術和先進的SGT(Shielded Gate Trench)工藝：

1. 空間利用率提升300%：相比傳統220/263封裝，節省超過60%的PCB面積

2. 熱性能優化：獨特的散熱通道設計，結到環境熱阻降低40%

3. 自動化生產友好：標準DFN封裝相容高精度貼片設備

"在5x6mm封裝內實現200V/50A的性能，這在半年前還被認為是不可能的，"業內知名電源設計專家王教授評價道，"微碧半導體這次突破，將改變AI硬體設計的基本規則。"

賦能下一代AI應用

VBGQA1202N的誕生，為多個高增長AI領域帶來全新可能：

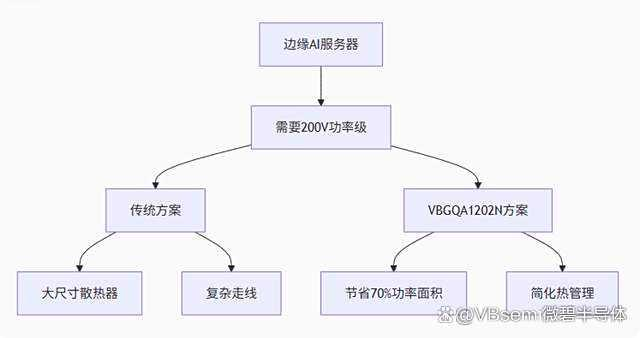

邊緣AI計算設備

 智能機器人動力系統

- 關節電機驅動：高功率密度支持更緊湊關節設計

- 電源管理系統：200V直驅方案減少轉換損耗

- 感知系統供電：為鐳射雷達等高功耗感測器提供純淨電源

高性能AI加速卡

"在最新一代AI加速卡設計中，電源模組面積常常超過計算單元本身，"某頭部AI硬體廠商首席工程師透露，"採用VBGQA1202N後，我們的電源佈局面積縮小了58%，這部分空間可以增加更多計算核心。"

技術深度：SGT工藝的巔峰之作

VBGQA1202N採用的先進SGT(Shielded Gate Trench)技術，是微碧半導體研發技術的結晶：

1. 遮罩柵結構：有效降低柵極電荷(Qg)達30%，開關損耗減少45%

2. 超低導通電阻：18mΩ的RDS(on)在200V級別器件中處於行業領先水準

3. 增強型熱性能：單位面積熱通量提升2.8倍，解決小封裝散熱難題

4. EMI優化設計：開關雜訊降低6dB，滿足嚴苛的AI感測器環境要求

"傳統觀點認為小封裝與高電壓不可兼得，VBsemi通過創新的電荷平衡技術和三維散熱結構，打破了這一物理限制。"

 行業影響：重新定義功率密度邊界

VBGQA1202N的推出不僅是一款產品發佈，更代表著功率半導體設計理念的變革：

1. 設計自由度革命：硬體工程師首次在200V級別獲得封裝選擇自由

2. 系統級創新：使能新一代超緊湊AI設備架構

3. 成本結構優化：減少散熱和PCB面積帶來的整體BOM成本下降

4. 能效新標準：系統效率提升3-5%，對數據中心級AI應用意義重大

微碧半導體(VBsemi) 作為國內功率半導體領域的領導者，持續致力於通過創新技術解決電子系統設計的根本挑戰。VBGQA1202N的推出再次印證了公司"密度創新，功率無界"的技術理念。
