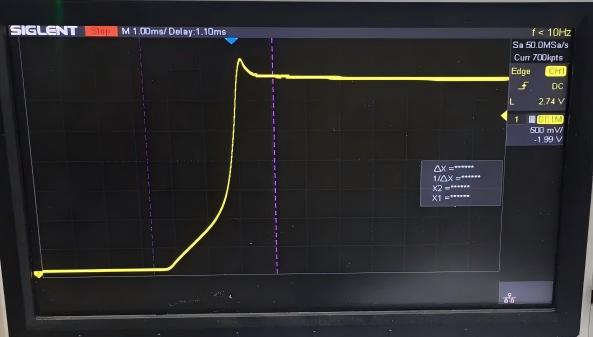

為什麼LDO在上電時會出現一個短時間的電壓過沖？

一、過沖現象的核心原因

LDO的核心是負回饋調節電路，當遇到電壓高於設定值進行降壓，低於設定值進行電壓補償以達到穩壓目的。

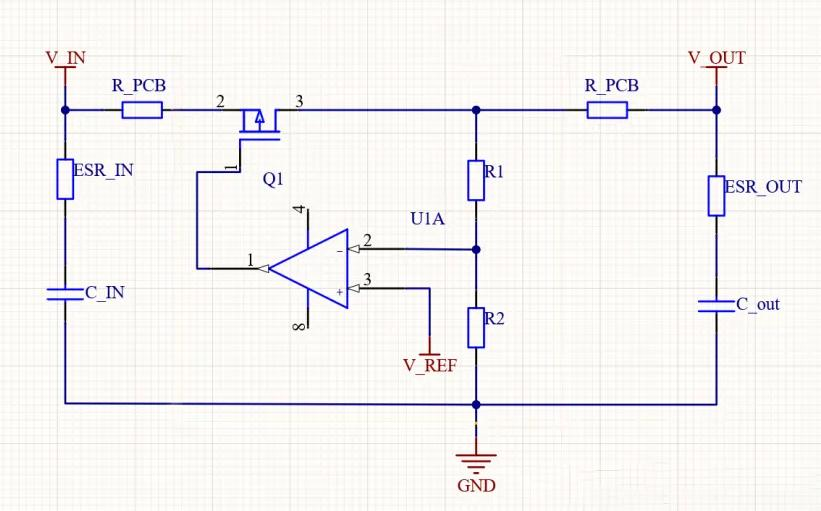

我們來通過實際應用中LDO的等效電路分析：

輸出端電容（C_OUT）上電瞬間電容視為短路（兩端電壓為 0V）。若ESR過小，則V_OUT端暫態電壓也被拉低至0V，這時LDO內部負回饋電路會有一個大幅度的電壓補償，使V_OUT瞬間升高，此時V_DS（mos管漏源電壓）很小，因為V_OUT = V_IN - V_DS。

但是電容C_OUT充電時間很短，充滿電之後，V_OUT變為3.3V，而這時由於回饋回路需要回應時間，MOS 管無法及時增大 V_DS 進行調節，導致 V_OUT 在補償慣性下繼續升高，形成短時過沖（超過 3.3V）。

二、解決方法

傳統 “加大輸出電容” 的方案存在缺陷：雖能延長充電時間，但充電完成後易引發電壓抖動，但並非最優解。

我們可以適當提高輸出電容的 ESR

通過串聯小電阻（如 2.7Ω）增加 ESR_OUT，避免上電瞬間 V_OUT 被過度拉低，減少負回饋電路的補償幅度，從源頭緩解過沖。

也可以優化選型

部分品牌的 LDO 因設計未覆蓋極端工況，過沖問題較普遍。建議選型時通過實測驗證，優先選擇針對瞬態回應優化的型號，避免因過沖損壞後端敏感元器件（如晶片、感測器等）。

總結

LDO 上電過沖的本質是ESR 過小導致的回饋調節失衡，通過合理調整輸出電容的 ESR 或選擇適配型號，可有效解決這一問題，保障電路在瞬態和穩態下的穩定性。
