NMOS和PMOS的直接驅動電路有什麼區別？

高側非隔離柵極驅動有很多種方式，比如直接驅動，電平位移驅動，自舉技術等等，但是都有各自的差異，那NMOS和PMOS的直接驅動電路有什麼不同呢？

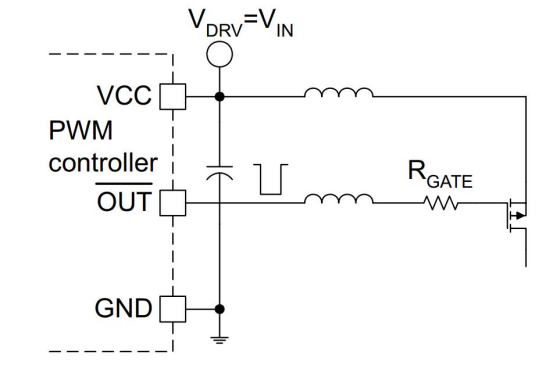

當最高輸入電壓低於器件的柵源極擊穿電壓，可以使用PMOS直接驅動。

它應用在PMOS的12V輸入直流/直流轉換器。

它和NMOS的差異就在於柵極驅動電流的路徑，這個電流不會流入接地連接。相反，正軌互連會傳導柵極的高充電和放電電流。利用寬跡線或者平面來提供正輸入，可以最大程度減小柵極驅動中的環路電感。

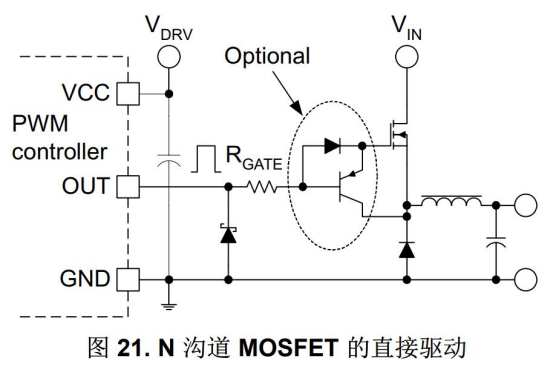

NMOS直接驅動，可以通過PWM控制器或者接地來實現。

這個電路的開關操作發生在器件的源極端子上，這是因為漏極連接到了正直流輸入電壓軌。它同樣是相同的鉗位電感應開關，不過這裏要注意，柵極驅動電流在源極端子上是無法返回接地點。

相反，它必須流經連接到器件源極的負載。

在非連續電感器電流模式下，柵極充電電流必須流經輸出電感器和負載。在連續電感器電流模式下，可以通過整流器二極體的導電pn結讓環路閉合。

在關斷期間，柵極放電電流會流經連接在接地點和MOSFET源極之間的整流器二極體。

這就會導致一些差異，柵極驅動電路需要的元件增加了，環路面積也會變大，寄生源極電感也增大了。

以上就是這兩種電路的設計情況，在實際應用中，NMOS經常用作主電源，這是因為它的價格較低，速度更快，此外它的導通電阻也比較低。

以上是本期的全部內容，下一期我們來講解在高側非隔離柵極驅動中，MOSFET的電平位移驅動電路。
