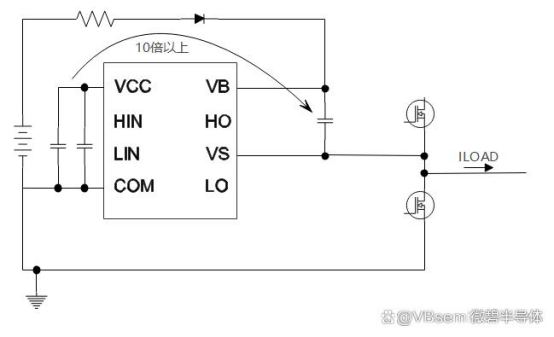

在無刷電機 24-60V 的應用環境中，驅動電源多採用 BUCK 電路降壓至 10-15V。由於電源通常遠離驅動電路，旁路電容需同時承擔濾波和供電功能，其容值應至少為自舉電容的 10 倍，以防止 VCC 電壓突變。

PCB 設計時，旁路電容應靠近 VCC 與 COM 端，並將貼片電容與電解電容並聯，以降低等效串聯電阻（ESR）。此外，BUCK 電路輸出端需額外配置濾波電容，確保供電穩定。

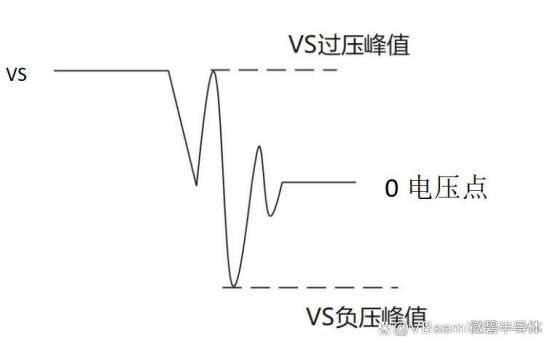

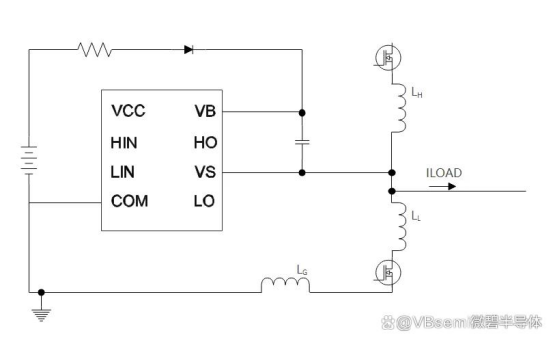

而功率 MOSFET 部分的電路由於存在較大電流變化率（di/dt），線路上的寄生電感容易引發高頻振盪（如圖 2所示）。這種振盪不僅會干擾 VS 和 COM 端口的信號，還可能在 VS 端口產生正負尖峰電壓（如圖3 所示），嚴重時甚至會損壞驅動晶片。

為抑制這類寄生效應帶來的干擾，可採取以下措施：

一方面，適當增加柵極驅動電阻可以降低 MOSFET 的開關速度，從而減小 di/dt，緩解振盪問題；

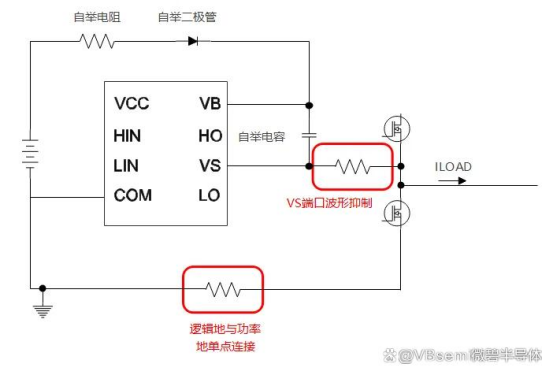

另一方面，針對 VS 端口的高頻振盪，可在 VS 端口設置 1 - 20Ω 的電阻進行抑制；

而對於 COM 端口，則建議採用單點接地策略，即通過一段短而粗的銅箔將其連接到功率地上，以避免地回路干擾。
