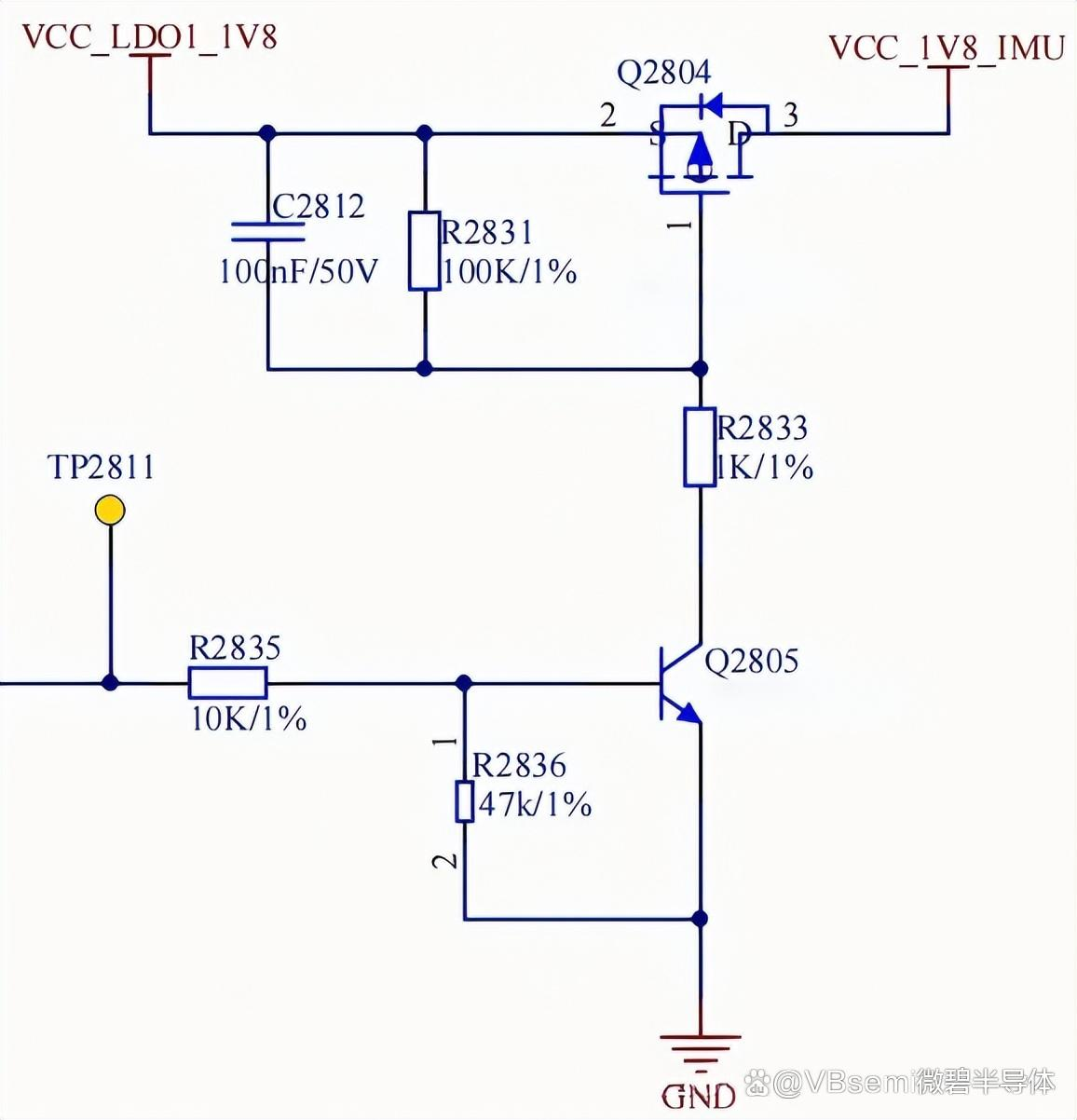

種典型的三極管和MOS管結合的開關控制電路

在開關控制電路中，MCU 常通過三極管間接控制 MOS 管，而非直接驅動
為什麼呢？

當I/O為高電平時，三極管導通，MOS管柵極被拉低，1.8V電源導通；

當I/O為低電平時，三極管截止，MOS 管柵極電壓接近電源電壓，MOS 管截止，1.8V電源斷開。

三極管作為電流控制型器件，導通條件僅需基極電壓（Ube）高於閾值（矽管一般為 0.6V，鍺管約 0.3V），與 MCU 的 3.3V IO 輸出完美匹配，實現開關功能。但其電流放大能力有限，無法直接驅動大負載。

而MOS 管是電壓控制型器件，導通依賴柵極電壓（Ugs）高於閾值,通常 3V~5V，而飽和導通往往需要 5V~10V 驅動電壓。3.3V 的 MCU 輸出可能無法使其完全導通，導致發熱或效率降低。但其導通電阻極低（毫歐級），可承受大電流，適合驅動高功率負載。
MCU 通過三極管的開關狀態，間接控制 MOS 管柵極的高低電平，既解決了 MCU 驅動能力不足的問題，又發揮了 MOS 管低損耗的優勢。
