在追求電路高效集成與空間優化的設計中，雙通道MOSFET以其緊湊與協同優勢，成為現代電源管理與驅動方案的核心。面對如DIODES DMC3021LK4-13這類成熟的N+P溝道組合器件，尋找一個在性能、供應與成本上更具戰略價值的替代，是實現產品競爭力躍升的關鍵一步。微碧半導體（VBsemi）推出的VBE5307，正是這樣一款不僅對標、更實現多維超越的國產卓越解決方案。
從參數對標到性能飛躍：雙通道效能的全面重塑

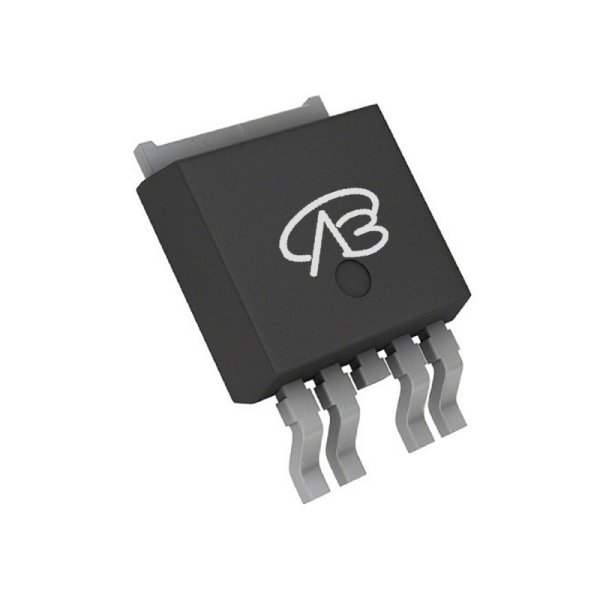

DMC3021LK4-13提供了30V耐壓、14A電流及53mΩ的導通電阻（10V驅動下），滿足了基礎的雙通道應用需求。VBE5307則在相同的TO-252-4封裝與共漏（Common Drain）結構下，實現了關鍵電氣參數的顯著升級。其漏源電壓能力達到±30V（±20V柵源電壓），為系統提供了更寬的電壓裕度。最核心的突破在於導通電阻的大幅降低：在10V柵極驅動下，VBE5307的N溝道導通電阻低至7mΩ，P溝道僅為25mΩ，相比原型的53mΩ，N溝道性能提升超過85%。這直接意味著在導通狀態下，功耗與熱損耗的急劇減少，系統效率獲得本質性改善。
同時，VBE5307將連續漏極電流能力提升至65A（N溝道）和-35A（P溝道），遠超原型的14A。這為設計帶來了巨大的餘量空間，使模組在應對峰值電流或高溫環境時更為穩健可靠，顯著提升了終端產品的耐久性與功率密度。
拓寬應用邊界，從“集成”到“高效集成”
VBE5307的性能優勢，使其在DMC3021LK4-13的傳統應用場景中不僅能直接替換，更能釋放更高潛能。
同步整流與DC-DC轉換器：在開關電源的同步整流環節，極低的導通電阻能大幅降低整流損耗，提升整機轉換效率，助力輕鬆滿足嚴苛的能效標準。
電機H橋驅動與極性控制：用於有刷直流電機或步進電機驅動時，更低的損耗和更高的電流能力使得驅動板更涼、效率更高，特別適合空間受限且對發熱敏感的應用，如便攜設備、小型自動化裝置。
電池保護與負載開關：在需要雙通道進行充放電管理或電源路徑控制的場景中，優異的性能確保了更低的壓降和更強的超載能力，有效延長電池續航並增強系統保護。
超越數據表：供應鏈安全與綜合價值的戰略賦能
選擇VBE5307的價值遠超越其出色的參數表。微碧半導體作為國內可靠的功率器件供應商，能夠提供穩定、回應迅速的供貨保障，助您有效規避國際供應鏈的不確定性風險，確保生產計畫平穩推進。
在具備顯著性能優勢的同時，國產化方案通常帶來更具競爭力的成本結構。採用VBE5307可直接降低物料成本，提升產品市場吸引力。此外，便捷的本地化技術支持與服務體系，能為您的專案從設計到量產提供全程高效護航。
邁向更高價值的集成化選擇
綜上所述，微碧半導體的VBE5307絕非DMC3021LK4-13的簡單替代，它是一次從基礎集成到高效能集成的全面“升級方案”。其在導通電阻、電流能力等核心指標上實現了跨越式進步，能夠助力您的產品在效率、功率密度和可靠性上樹立新標杆。
我們鄭重向您推薦VBE5307，相信這款優秀的國產雙通道MOSFET能成為您下一代高集成度設計中，兼具卓越性能與卓越價值的理想選擇，助您在市場競爭中贏得技術與成本的雙重優勢。
