在可攜式設備輕量化、低功耗與高集成化的趨勢下，核心開關元件的國產化替代已從備選路徑升級為戰略必然。面對低電壓驅動、小尺寸封裝及高可靠性要求，尋找一款性能優異、成本優化且供應穩定的國產替代方案，成為眾多消費電子與便攜設備製造商的關鍵任務。當我們聚焦於羅姆經典的20V雙N溝道MOSFET——EM6K7T2R時，微碧半導體（VBsemi）推出的VBTA3230NS強勢登場，它不僅實現了精准對標，更在關鍵性能上依託溝槽技術實現了顯著提升，是一次從“可用”到“好用”、從“替代”到“超越”的價值重塑。
一、參數對標與性能飛躍：溝槽技術帶來的根本優勢
EM6K7T2R憑藉20V耐壓、200mA連續漏極電流、2.4Ω@1.5V導通電阻，在低電壓開關場景中備受認可。然而，隨著設備能效要求日益提升，導通損耗與空間限制成為瓶頸。
VBTA3230NS在相同20V漏源電壓與雙N溝道配置的硬體相容基礎上，通過先進的溝槽（Trench）技術，實現了關鍵電氣性能的顯著突破：
1.導通電阻大幅降低：在VGS=2.5V或4.5V條件下，RDS(on)低至350mΩ，較對標型號降低超過85%。根據導通損耗公式Pcond = I_D^2⋅RDS(on)，在低電流工作點（如200mA以下）下，損耗下降顯著，直接提升系統效率、延長電池續航，簡化熱管理設計。
2.電流能力增強：連續漏極電流高達0.6A，較對標型號提升200%，提供更充裕的電流裕量，增強系統可靠性與負載適應能力。
3.低電壓驅動優化：閾值電壓Vth範圍0.5~1.5V，支持低至1.8V的柵極驅動，完美適配可攜式設備的低電壓邏輯介面，無需額外電平轉換，降低設計複雜度。
二、應用場景深化：從功能替換到系統升級
VBTA3230NS不僅能在EM6K7T2R的現有應用中實現pin-to-pin直接替換，更可憑藉其性能優勢推動系統整體效能提升：
1.可攜式設備開關電路
更低的導通電阻與更高的電流能力可降低功耗和溫升，在電池供電的智能手機、平板電腦、可穿戴設備中，顯著提升能效和運行穩定性。
2.電源管理模組

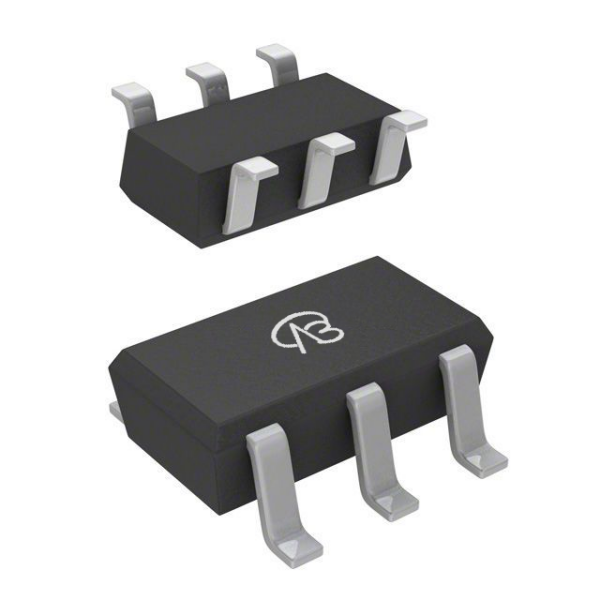

在DC-DC轉換器、負載開關等場合，低損耗特性貢獻於整體效率提升，其小尺寸SC75-6封裝節省PCB面積，符合設備輕薄化趨勢。
3.信號切換與介面控制
適用於USB開關、音頻開關等低電壓信號路徑管理，快速回應和低失真特性增強用戶體驗。
4.工業與消費電子輔助電源
在低功率適配器、物聯網設備等場合，20V耐壓與高可靠性支持緊湊設計，降低系統成本。
三、超越參數：可靠性、供應鏈安全與全週期價值
選擇VBTA3230NS不僅是技術決策，更是供應鏈與商業戰略的考量：
1.國產化供應鏈安全
微碧半導體具備從晶片設計、製造到封測的全鏈條可控能力，供貨穩定、交期可預測，有效應對外部供應波動與貿易風險，保障客戶的生產連續性。
2.綜合成本優勢
在相近甚至更優的性能前提下，國產器件帶來更具競爭力的價格體系與定制化支持，降低BOM成本並增強終端產品市場競爭力。
3.本地化技術支持
可提供從選型、仿真、測試到故障分析的全流程快速回應，配合客戶進行系統優化與故障排查，加速研發迭代與問題解決。
四、適配建議與替換路徑
對於正在使用或計畫選用EM6K7T2R的設計專案，建議按以下步驟進行評估與切換：
1.電氣性能驗證
在相同電路條件下對比關鍵波形（開關速度、導通壓降、溫升曲線），利用VBTA3230NS的低RDS(on)與高電流特性調整驅動參數，進一步提升效率。
2.佈局與結構校驗
因封裝相容（SC75-6），可直接替換，但需評估更高電流下的佈線優化，確保信號完整性。
3.可靠性測試與系統驗證
在實驗室完成電熱應力、環境及壽命測試後，逐步推進批量應用驗證，確保長期運行穩定性。
邁向自主可控的高性能開關時代
微碧半導體VBTA3230NS不僅是一款對標國際品牌的國產雙N溝道MOSFET，更是面向下一代可攜式設備的低功耗、高可靠性解決方案。它在導通損耗、電流能力與低電壓驅動上的優勢，可助力客戶實現系統能效、集成度及整體競爭力的全面提升。
在智能化與國產化雙主線並進的今天，選擇VBTA3230NS，既是技術升級的理性決策，也是供應鏈自主的戰略佈局。我們誠摯推薦這款產品，期待與您共同推進便攜電子設備的創新與變革。
