引言：無處不在的“電力開關”與供應鏈之思
在現代電子設備的每一個角落，從可攜式消費電子的電源管理，到智能家居的微型控制單元，再到工業自動化中的感測器介面，功率金屬-氧化物半導體場效應電晶體（功率MOSFET）作為高效的“電力開關”，精確地調控著能量的分配與轉換。其中，低壓小功率MOSFET因其在電池供電設備、信號切換和低功耗驅動中的關鍵作用，成為嵌入式系統與可攜式產品中不可或缺的元件。
長期以來，以MICROCHIP（美國微芯）、德州儀器（TI）、安森美（ON Semiconductor）等為代表的國際半導體廠商，憑藉成熟的技術和品牌影響力，佔據著全球小功率MOSFET市場的重要份額。MICROCHIP推出的VN10KN3-G-P003，便是一款經典的低壓N溝道MOSFET。它具備60V耐壓、310mA連續電流能力和5Ω的導通電阻，憑藉穩定的性能和緊湊的TO-92封裝，成為許多工程師設計低功率開關電路、負載開關和信號隔離時的常用選擇之一。
然而，隨著全球供應鏈的持續波動、地緣政治風險的加劇以及中國電子產業對核心元件自主可控的迫切需求，尋求高性能、高可靠性的國產半導體替代方案，已從“可選方案”轉變為“戰略必需”。在這一背景下，以VBsemi（微碧半導體）為代表的國內功率器件廠商正迅速崛起。其推出的VBR9N602K型號，直接對標VN10KN3-G-P003，並在多項關鍵性能上實現了顯著超越。本文將以這兩款器件的深度對比為切入點，系統闡述國產低壓MOSFET的技術突破、替代優勢以及其背後的產業意義。
一：經典解析——VN10KN3-G-P003的技術內涵與應用疆域
要理解替代的價值，首先需深入認識被替代的對象。VN10KN3-G-P003作為MICROCHIP的經典產品，體現了其在低功率器件領域的設計哲學。
1.1 低功耗設計的技術特點
VN10KN3-G-P003採用標準的平面工藝，在60V的漏源電壓（Vdss）下，提供了310mA的連續漏極電流（Id）和5Ω的導通電阻（RDS(on) @10V, 500mA）。這些參數使其適用於低電壓、小電流的開關應用。其TO-92封裝形式，具有體積小、成本低、易於手工焊接的優點，適合空間受限的消費類電子產品。此外，該器件提供了良好的靜態特性，如閾值電壓（Vth）適中，確保了在低柵極驅動電壓下的可靠開啟與關斷。
1.2 廣泛而靈活的應用生態
基於其穩定的性能，VN10KN3-G-P003在以下領域建立了廣泛的應用：
負載開關：用於電池供電設備的電源路徑管理，實現低待機功耗。
信號切換：在模擬或數字信號路徑中作為電子開關，實現信號的選擇與隔離。
電機驅動：用於微型直流電機或步進電機的驅動電路，如玩具、小型風扇等。
繼電器驅動：作為繼電器線圈的驅動開關，提供簡單的隔離控制。
可攜式設備：如智能手機、平板電腦中的輔助電源開關。
其緊湊的封裝和適中的參數，使其成為許多低功率設計中的“萬能”選擇，滿足了早期低功耗應用的基本需求。
二：挑戰者登場——VBR9N602K的性能剖析與全面超越
當一款經典產品在市場中佔有一席之地時，替代者必須提供更具競爭力的價值。VBsemi的VBR9N602K正是這樣一位“挑戰者”。它並非簡單的仿製，而是在繼承行業標準的基礎上，通過技術優化實現了性能的全面提升。
2.1 核心參數的直觀對比與優勢
讓我們將關鍵參數進行直接對話：
電壓與電流的“能力提升”：VBR9N602K同樣具備60V的漏源電壓（Vdss），與VN10KN3-G-P003持平，但將連續漏極電流（Id）提升至450mA，顯著高於後者的310mA。這意味著在相同的工作條件下，VBR9N602K能承載更大的負載電流，提供更充裕的電流裕量，從而增強系統的可靠性。同時，其柵源電壓（VGS）範圍為±20V，提供了更寬的驅動電壓容限，有助於抑制雜訊干擾。
導通電阻：效率的關鍵飛躍：導通電阻是決定MOSFET導通損耗的核心指標。VBR9N602K在10V柵極驅動下，導通電阻典型值為2000mΩ（2Ω），遠低於VN10KN3-G-P003的5Ω。這一差距意味著在相同的負載電流下，VBR9N602K的導通損耗更低，系統效率更高，發熱更小，尤其對於電池供電設備，能有效延長續航時間。
閾值電壓與驅動優化：VBR9N602K的閾值電壓（Vth）為0.8V，較低的值使其能在更低的柵極電壓下完全開啟，特別適合低電壓邏輯電平（如3.3V或1.8V）直接驅動，簡化了驅動電路設計。
2.2 封裝與相容性的無縫銜接

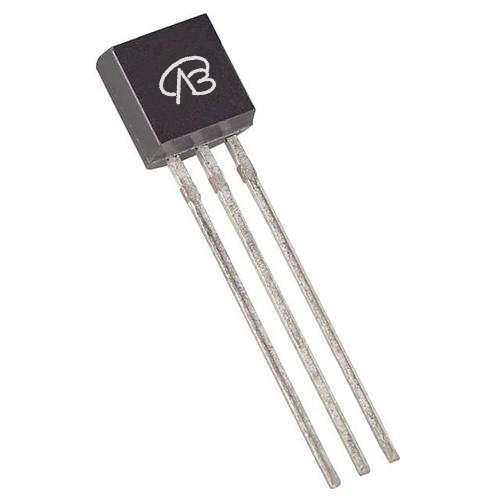

VBR9N602K採用行業通用的TO-92封裝。其物理尺寸、引腳排布與VN10KN3-G-P003完全一致，實現了引腳對引腳的相容（Pin-to-Pin Compatible）。這使得硬體替換無需修改PCB佈局，直接焊接即可，極大降低了替代的工程成本和風險。
2.3 技術路徑的自信：溝槽型技術的優勢
資料顯示VBR9N602K採用“Trench”（溝槽型）技術。溝槽技術通過垂直溝槽結構，能在更小的晶片面積上實現更低的導通電阻。VBsemi採用先進的溝槽工藝，顯著提升了器件的功率密度和開關性能，同時保持了成本競爭力。這表明國產廠商在工藝技術上已與國際接軌，並能實現更優的性能表現。
三：超越參數——國產替代的深層價值與系統優勢
選擇VBR9N602K替代VN10KN3-G-P003，不僅僅是參數上的升級，它帶來了一系列系統級和戰略性益處。
3.1 供應鏈安全與自主可控
在當前國際貿易環境複雜多變的背景下，建立穩定、自主的供應鏈至關重要。採用如VBsemi這樣國產頭部品牌的合格器件，能有效規避因單一供應商斷供或交期延長帶來的生產風險，保障產品研發和量產進度的可控性。
3.2 成本優化與價值提升
在性能顯著優於原型號的前提下，國產器件通常具備更優的成本結構。這不僅直接降低物料成本（BOM Cost），還可能因效率提升而減少散熱需求，或允許設計更緊湊的電源方案，從而降低整體系統成本。
3.3 貼近市場的技術支持與快速回應
本土供應商能夠提供更及時、更深入的技術支持。工程師在選型、調試、故障分析過程中，可以獲得快速的本地化服務，甚至根據特定應用場景進行定制化建議。這種緊密的協作加速了產品上市時間，提升了市場競爭力。
3.4 助力“中國芯”生態的完善
每一次對國產高性能器件的成功應用，都是對中國半導體產業生態的一次有力支撐。它幫助本土企業積累應用經驗，驅動技術迭代，最終形成從設計、製造到應用的良性迴圈，提升中國在全球半導體產業中的地位。
四：替代實施指南——從驗證到批量應用的穩健路徑
對於工程師而言，從一顆成熟的國際品牌晶片轉向國產替代，需要一套科學、嚴謹的驗證流程以確保可靠性。
1. 深度規格書對比：仔細比對所有關鍵參數，包括靜態參數（Vth, RDS(on), BVDSS）、動態參數（如輸入/輸出電容）、開關特性、體二極體特性等。確保替代型號在所有工作條件下均滿足或超越原設計需求。
2. 實驗室評估測試：
靜態測試：驗證閾值電壓、導通電阻、擊穿電壓等。
動態開關測試：在典型工作電路（如負載開關demo板）中，評估開關速度、開關損耗、以及開關過程中的電壓電流波形，觀察有無異常振盪。
溫升與效率測試：在實際應用場景中，測試MOSFET在滿載及超載條件下的溫升，並對比系統效率。
可靠性應力測試：進行高溫工作壽命測試（HTOL）、高低溫迴圈等，評估其長期可靠性。
3. 小批量試產與市場跟蹤：通過實驗室測試後，進行小批量產線試製，並在實際產品中進行試點應用，收集現場數據，跟蹤其長期穩定性和失效率。
4. 全面切換與備份管理：完成所有驗證後，制定逐步切換計畫。建議在一定時期內保留原設計資料作為備份，以應對不可預見的風險。
從“可用”到“好用”，國產功率半導體的新時代
從VN10KN3-G-P003到VBR9N602K，我們看到的不僅僅是一個型號的替換，更是一個清晰的信號：中國功率半導體產業，在低功率領域也已實現了從“跟隨”到“並跑”、甚至“領跑”的跨越。
VBsemi VBR9N602K所展現的，是國產器件在導通電阻、電流能力等核心指標上對標並超越國際經典的強大實力。它所代表的國產替代浪潮，其深層價值在於為中國的電子製造業注入了供應鏈的韌性、成本的競爭力和技術創新的活力。
對於廣大電子工程師和採購決策者而言，現在正是以更開放、更務實的態度，積極評估和引入國產高性能功率器件的最佳時機。這不僅是應對當前供應鏈挑戰的明智之舉，更是面向未來，共同構建一個更安全、更自主、更強大的全球電子產業鏈的戰略選擇。
