引言：智能設備的“電力管家”與微型化挑戰
在智能手機、平板電腦、可穿戴設備等精密電子產品的內部，電能的管理與分配需要極高的智慧和效率。負載開關（Load Switch）作為關鍵的“電力管家”，負責著各個電路模組電源的通斷控制，其核心往往是一顆或一組高性能的MOSFET。這類應用對MOSFET提出了嚴苛的要求：極低的導通損耗以延長續航、微小的封裝以節省寶貴空間、以及出色的可靠性以保障用戶體驗。
在這一細分領域，國際知名廠商如ROHM（羅姆）推出了諸多經典產品。其中，UT6K3TCR便是一款廣泛應用於可攜式設備的高效、小型化雙N溝道MOSFET。它將兩顆性能一致的N-MOSFET集成於微小的封裝內，提供30V耐壓、5.5A電流能力和低至42mΩ的導通電阻，成為許多工程師設計緊湊型負載開關和電池管理電路的優選。
隨著消費電子產品的持續迭代與國產供應鏈自主化浪潮的推進，尋找性能更優、供應更穩的國產替代方案已成為行業共識。VBsemi（微碧半導體）推出的VBQG3322，正是一款直接對標並旨在超越UT6K3TCR的雙N溝道MOSFET。它不僅實現了引腳對引腳的相容，更在核心性能指標上展現出顯著優勢。本文將通過深度對比，解析VBQG3322的技術突破及其在負載開關應用中的替代價值。
一：標杆解析——ROHM UT6K3TCR的設計精粹與應用定位
UT6K3TCR體現了ROHM在小型化功率器件領域的深厚功底，其設計緊密貼合移動設備的需求。
1.1 低導阻與小封裝的平衡藝術
在有限的晶片面積內實現低導通電阻，是功率MOSFET微型化的核心挑戰。UT6K3TCR通過在先進的工藝平臺上優化元胞結構，在4.5V柵極驅動下實現了42mΩ的典型導通電阻（@5A Id），這有效降低了通道開關的功率損耗。其採用的超小型表面貼裝封裝，極大地節約了PCB空間，滿足了現代電子產品對高集成度的不懈追求。
1.2 “雙核”集成與可靠保障
該器件將兩個獨立的N溝道MOSFET集成於單一封裝，為需要同時或獨立控制兩路電源的電路提供了簡潔高效的解決方案。其製造過程遵循無鉛、符合RoHS標準且無鹵素的環保要求，確保了產品的環境友好性與進入全球市場的合規性。
1.3 精准的應用場景
UT6K3TCR的主要應用場景明確指向：
負載開關：用於處理器內核、記憶體、顯示幕等模組的供電通斷控制，實現功耗管理。
移動設備電池開關：在電池充放電路徑中作為控制開關，要求低損耗和高可靠性。
其性能參數精准錨定了中低電壓、中等電流的可攜式設備應用，成為了該功率等級下的一個可靠參考點。
二：挑戰者深度剖析——VBQG3322的性能躍升與全面優化
VBsemi的VBQG3322直面經典，在繼承其所有優點的基礎上，進行了關鍵性能的強化升級。
2.1 核心參數的跨越式對比
讓我們聚焦決定負載開關效率與熱管理的核心參數：
導通電阻的革命性降低：這是VBQG3322最突出的優勢。在10V柵極驅動下，其導通電阻典型值大幅降至22mΩ，相比UT6K3TCR在4.5V驅動下的42mΩ，降幅接近50%。即使統一驅動條件，其優勢也極為明顯。更低的RDS(on)直接轉化為更低的導通壓降和發熱量，意味著在相同電流下效率更高、溫升更小，或在相同溫升限制下可通過更大電流。
電流能力的適度提升：VBQG3322的連續漏極電流額定值為5.8A，略高於UT6K3TCR的5.5A。這為設計提供了額外的餘量，增強了在瞬態峰值負載下的穩健性。
穩健的電壓定額與驅動特性：兩者漏源電壓（Vdss）均為30V，滿足同一應用電壓平臺。VBQG3322的柵源電壓（Vgs）範圍為±20V，閾值電壓（Vth）為1.7V，提供了良好的雜訊抑制能力和驅動相容性。
2.2 封裝相容與工藝技術

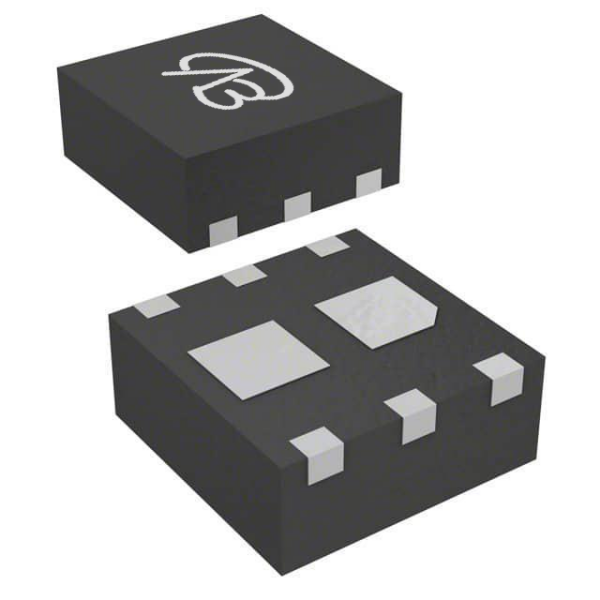

VBQG3322採用標準的DFN6(2x2)-B封裝，其引腳定義與物理尺寸旨在與同類產品（包括UT6K3TCR）實現完全相容，確保用戶無需修改PCB佈局即可直接替換，極大降低了設計更迭風險與成本。器件採用先進的溝槽（Trench）技術，這是實現超低比導通電阻的關鍵，證明了VBsemi在先進工藝上的成熟度。
三：超越規格書——國產替代帶來的系統級增益
選擇VBQG3322替代UT6K3TCR，帶來的效益是多維度的。
3.1 能效與熱管理的直接提升
22mΩ的超低導通電阻，直接降低了負載開關通路上的功耗（P_loss = I² RDS(on)）。對於電池供電設備，這意味著更長的續航時間；對於所有設備，這意味著更低的內部溫升，有助於提升系統可靠性並可能簡化散熱設計。
3.2 供應鏈韌性與成本優勢
在當前全球供應鏈複雜多變的背景下，採用VBQG3322這樣的國產高性能器件，能有效避免單一來源風險，保障生產計畫與產品交付的穩定性。同時，國產器件通常具備更優的成本結構，有助於在激烈的市場競爭中降低整體BOM成本，提升產品性價比。
3.3 貼近本土的快速支持
VBsemi作為本土企業，能夠提供更敏捷、更深入的技術回應。從選型諮詢、樣品提供到故障分析，工程師都能獲得更高效的支持，加速產品開發與問題解決流程。
四：穩健替代實施路徑指南
為確保從UT6K3TCR向VBQG3322的平滑過渡，建議遵循以下步驟：
1. 規格書深度對齊：仔細對比所有直流參數、開關參數、體二極體特性以及ESD能力，確認VBQG3322在所有方面均滿足或超越原設計需求。
2. 實驗室性能驗證：
靜態測試：驗證Vth、RDS(on) @ 4.5V/10V Vgs等。
動態測試：在負載開關典型電路中進行開關速度、導通/關斷損耗測試，觀察有無振鈴。
溫升與效率測試：搭建實際應用電路，在滿載、熱插拔等場景下測試MOSFET溫升及整體效率。
3. 可靠性評估：進行必要的可靠性測試，如高溫高濕、溫度迴圈等，以建立長期使用的信心。
4. 小批量試產與導入：在通過驗證後，進行小批量生產測試，並在終端產品中進行試用跟蹤，收集現場數據。
5. 全面切換與備份：最終完成量產切換，並建議保留原始設計資料作為技術備份。
結論：從“夠用”到“卓越”，國產雙N MOSFET的新標杆
從ROHM UT6K3TCR到VBsemi VBQG3322，我們見證的是一次精准而有力的性能超越。VBQG3322憑藉其革命性的22mΩ超低導通電阻，在負載開關這一關鍵應用中樹立了新的能效標杆，將直接轉化為終端設備更長的續航與更涼爽的體驗。
這不僅僅是參數的簡單提升，更是國產功率半導體企業在細分市場深度耕耘、精准打擊能力的體現。VBQG3322以其卓越的性能、完美的相容性和可靠的供應，為工程師提供了一份應對供應鏈挑戰與提升產品競爭力的優秀答卷。選擇它，既是出於對極致性能的追求，也是參與構建健康、自主、強大中國晶片生態的戰略之舉。
