引言：緊湊空間內的能量管理藝術與供應鏈自主
在當今高度集成化的電子設備中，從智能手機的電源路徑管理，到可攜式設備的電池保護電路，再到高密度伺服器主板上的負載分配，高效、緊湊的功率開關扮演著至關重要的角色。其中，雙P溝道MOSFET憑藉其能在單一封裝內提供對稱的功率開關能力，成為簡化電路設計、節省寶貴PCB空間的優選方案。威世（VISHAY）的SI7223DN-T1-GE3正是這一細分領域的經典之作，以其卓越的導通性能和小型化封裝，確立了在負載開關、電池保護等應用中的標杆地位。
然而，隨著全球供應鏈格局的重塑以及對核心元器件自主可控需求的日益迫切，尋找性能匹配、供應穩定的國產替代器件已成為產業鏈的共識。在這一趨勢下，微碧半導體（VBsemi）推出的VBQF4338，以其精准的對標設計和可靠的性能表現，為工程師提供了一種高效、安全的替代選擇。本文將通過深度對比SI7223DN-T1-GE3與VBQF4338，探討國產雙P溝道MOSFET如何實現從參數到應用的全方位精准替代。
一：標杆解讀——SI7223DN-T1-GE3的技術優勢與應用場景
威世SI7223DN-T1-GE3的成功，源於其先進的技術與精准的市場定位。
1.1 TrenchFET Gen III技術的效能基石
該器件採用威世第三代TrenchFET溝槽技術。這項技術通過優化溝槽結構和摻雜剖面，在單位面積內實現了極低的導通電阻（RDS(on)）。SI7223DN-T1-GE3在4.5V柵極驅動下，導通電阻典型值僅為37.2mΩ，這意味著在相同的電流下，其導通損耗更低，系統效率更高。低導通電阻對於電池供電設備尤為重要，它能直接延長設備的續航時間。
1.2 PowerPAK封裝的尺寸與散熱哲學
器件採用熱增強型PowerPAK封裝，其占位面積比標準SO-8封裝減小了62%。這一革命性的小型化設計，完美回應了現代電子產品對高功率密度和輕薄化的追求。同時，該封裝通過裸露的焊盤實現了優異的熱性能，確保晶片產生的熱量能夠高效地傳導至PCB板，從而在緊湊空間內維持可靠工作。
1.3 聚焦核心應用領域
基於低導通電阻、小尺寸和高可靠性的特點，SI7223DN-T1-GE3主要聚焦於以下對效率和空間極為敏感的應用：
- 負載開關：用於主板上的電源軌切換，實現功耗管理與時序控制。
- 電池保護：在電池管理系統中作為保護開關，防止過充、過放和短路，其低導通電阻能最大限度減少保護電路本身的壓降損耗。
- 電源分配：在各種可攜式設備中，用於管理不同功能模組的供電通斷。
二：精准對標——VBQF4338的性能剖析與相容性設計
作為國產替代的挑戰者，VBQF4338在繼承先進設計理念的同時，進行了針對性的性能優化與相容性設計。
2.1 核心參數的等效與優化
- 電壓與電流能力：VBQF4338的漏源電壓（Vdss）為-30V，連續漏極電流（Id）為-6.4A，與SI7223DN的30V/6A參數完全匹配，並在電流能力上略有提升，提供了相同的電壓安全邊際和稍強的電流承載能力。
- 導通電阻：這是衡量替代成功與否的關鍵。VBQF4338在10V柵極驅動下，導通電阻為38mΩ。儘管測試條件（Vgs=10V）與對標型號（Vgs=4.5V）不同，但38mΩ@10V是一個極具競爭力的數值，表明其在充分驅動下具備極低的導通損耗。在實際電路中，採用10V或更高電壓驅動已成為提升效率的常見做法，VBQF4338在此條件下能發揮優異性能。
- 柵極特性：其柵源閾值電壓（Vth）為-1.7V，柵源電壓範圍（Vgs）為±20V，這為驅動電路的設計提供了良好的雜訊容限和足夠的可靠性裕量。
2.2 先進的技術與封裝

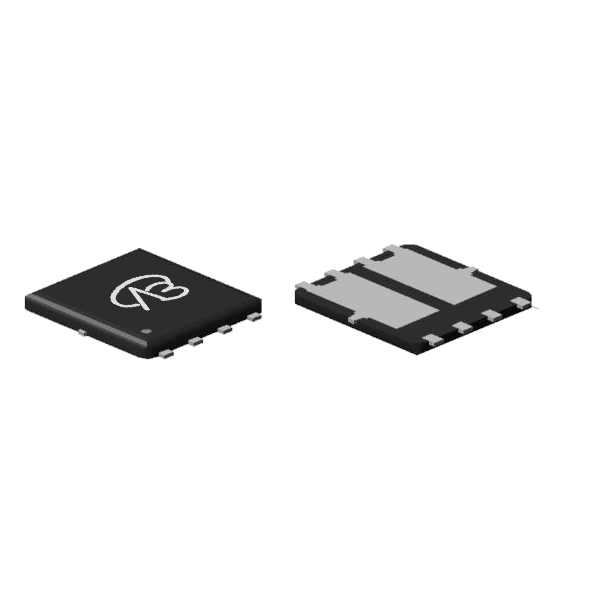

VBQF4338同樣採用了先進的Trench（溝槽）技術，這確保了其能夠實現與第三代TrenchFET可比擬的低比導通電阻。封裝方面，它採用了DFN8(3x3)-B封裝。這是一種與PowerPAK類似的小尺寸、底部帶散熱焊盤的先進封裝形式，能夠提供優異的散熱性能和緊湊的占板面積。雖然封裝外形可能略有差異，但其小型化、高熱效率的設計哲學與PowerPAK一致，工程師在替代時僅需進行相應的PCB焊盤適配，即可實現相同的佈局優勢。
三：超越直接替代——國產器件帶來的系統級增益
選擇VBQF4338替代SI7223DN-T1-GE3，不僅實現了功能的直接替換，更帶來了額外的價值。
3.1 增強的供應鏈韌性
在當前環境下，採用VBQF4338可以有效規避單一來源風險，保障電池保護板、關鍵負載開關等產品的生產連續性，尤其對於消費電子、通信設備等產量巨大的行業，供應鏈安全至關重要。
3.2 成本結構優化
在提供同等性能的前提下，國產器件通常具備更優的成本競爭力。這有助於終端產品在激烈市場競爭中保持成本優勢，或將節省的成本投入到產品其他功能的升級中。
3.3 敏捷的本地化支持
VBsemi作為本土廠商，能夠提供更快速的技術回應、更靈活的交期支持和更貼合國內客戶需求的服務。在專案調試、故障分析或定制化需求溝通上，具有天然的優勢。
3.4 助推產業生態成熟
每一次對VBQF4338這類高性能國產器件的成功應用，都是對中國功率半導體產業鏈的一次驗證和強化。這有助於形成從設計、製造到應用的良性迴圈，最終提升國產晶片在高端細分市場的整體競爭力。
四：穩健替代實施路徑指南
為確保從SI7223DN-T1-GE3向VBQF4338的平滑過渡，建議遵循以下步驟：
1. 規格書深度交叉驗證：仔細對比所有電氣參數，特別是動態參數如柵極電荷（Qg）、電容（Ciss, Coss, Crss）、開關時間等，確保其在目標應用工況下滿足要求。
2. 關鍵性能實驗室測試：
- 靜態測試：驗證RDS(on)（在不同Vgs下）、Vth等。
- 動態與熱測試：搭建典型的負載開關或模擬電池保護電路，測試其開關特性、效率以及在滿載條件下的溫升情況，對比系統整體性能。
- 可靠性評估：可進行高溫工作、溫度迴圈等測試，評估其長期可靠性。
3. PCB相容性評估與修改：由於封裝從PowerPAK變為DFN8(3x3)，需根據VBQF4338的封裝規格書重新設計或調整PCB焊盤佈局，確保可製造性和散熱效果。
4. 小批量試點與監測：在完成實驗室驗證後，進行小批量試產，並在實際產品環境中進行長期可靠性跟蹤。
5. 全面切換與知識沉澱：積累測試數據和應用經驗，形成內部替代規範，為後續類似替代專案提供參考。
結論：從“緊湊高效”到“精准可靠”
從威世SI7223DN-T1-GE3到微碧VBQF4338的替代之路，清晰地展現了國產功率半導體器件在高端細分市場已具備精准對標和替代的能力。VBQF4338不僅在關鍵電氣參數上實現了匹配與優化，更在關乎可靠性的封裝與技術上體現了同等水準的設計理念。
這場替代的核心，在於為追求高密度、高效率設計的工程師提供了一個可靠、可選、高性能的國產方案。它超越了簡單的“引腳相容”，實現了從性能、應用到供應鏈安全的“系統級相容”。對於正在設計下一代便攜設備、電池管理系統或高密度電源的工程師而言，積極評估並採用如VBQF4338這樣的國產精品，既是應對當下供應鏈挑戰的務實之舉，也是主動參與構建一個更具活力、更自主可控的中國功率電子產業生態的戰略選擇。國產晶片的競爭力，正體現在這一次次精准的替代與超越之中。
