引言：便攜時代的“微能量開關”與國產化機遇
在智能化與便攜化交融的電子時代，從我們掌中的智能手機、可穿戴設備，到小巧的IoT感測器、便攜醫療儀器，設備的核心訴求愈發趨向於微型化、高效能與長續航。在這類精密電路中，低壓MOSFET扮演著“微能量開關”的關鍵角色，負責精准管理著電池供電系統中各模組的電力分配與通斷，其性能直接影響著終端設備的能效、尺寸與可靠性。
德州儀器（TI）作為全球模擬與嵌入式處理半導體巨頭，其產品以高性能和高可靠性著稱。NTK3134NT1H便是一款在超小型封裝中實現優異性能的典型代表，它集20V耐壓、890mA電流與極低的導通電阻於一身，廣泛應用於空間受限的可攜式電子設備中，成為許多工程師設計負載開關、電源路徑管理和信號切換時的優選之一。
隨著國內消費電子、物聯網產業的飛速發展，以及對供應鏈安全與成本優化的持續追求，尋找能夠直接對標並替代國際一線品牌器件的國產方案，已成為產業鏈的重要課題。在此背景下，VBsemi（微碧半導體）推出的VBHA1230N型號，正是瞄準NTK3134NT1H這一經典產品，通過精心的設計與優化，在關鍵性能上提供了極具競爭力的替代選擇。本文將通過深度對比這兩款器件，闡述國產低壓MOSFET在細微之處實現的技術精進與替代價值。
一：經典解析——NTK3134NT1H的技術特點與應用場景
要評估替代方案的合理性，首先需充分理解原型號的設計精髓與應用邊界。
1.1 微型封裝與高效能的平衡藝術
NTK3134NT1H最顯著的特徵是其採用SOT-723（或類似超小型）封裝。在極其有限的空間內（通常約1.2mm x 1.4mm），它實現了20V的漏源電壓（Vdss）和高達890mA的連續漏極電流（Id）。其核心優勢在於，在4.5V柵極驅動下，導通電阻（RDS(on)）典型值僅為350mΩ。這一低導通特性對於電池供電設備至關重要，它能最大限度地降低開關在導通狀態下的壓降與功率損耗，從而延長設備續航時間，並減少發熱量。
1.2 聚焦便攜與低功耗的核心應用
基於其小型化與高效能的特點，NTK3134NT1H主要定位於以下對尺寸和功耗極其敏感的領域：
負載開關：用於模組化電路的電源域隔離，實現待機功耗的極致優化。
電源路徑管理：在移動設備中管理電池與充電器、系統負載之間的連接。
信號切換：用於低速數據或模擬信號的多路選擇與通斷控制。
便攜設備IO口驅動：驅動小功率LED或其他週邊器件。
其超小封裝和適中的耗散功率（550mW），完美契合了現代消費電子“寸土寸金”的設計理念，是TI在低電壓、小信號開關領域技術實力的一個縮影。
二：挑戰者剖析——VBHA1230N的性能對標與特色優勢
面對經典，VBHA1230N的替代策略並非簡單複製，而是在相容的基礎上，針對實際應用需求進行了有針對性的強化與優化。
2.1 核心參數對比與場景化解讀
讓我們將關鍵參數置於具體應用場景中進行審視：
電壓與驅動相容性：VBHA1230N同樣具備20V的漏源電壓（Vdss），完全滿足3.3V、5V乃至12V系統的應用需求，與NTK3134NT1H持平。其柵源電壓（Vgs）範圍達到±20V，提供了比許多同類器件更寬的驅動裕量，增強了在複雜雜訊環境下的抗干擾能力。
電流能力的務實定義：VBHA1230N的連續漏極電流（Id）標稱為0.65A。雖然數值上低於NTK3134NT1H的890mA，但需要結合其顯著的導通電阻優勢來看。在負載開關等典型應用中，實際工作電流往往遠低於器件最大值，此時導通損耗（與RDS(on)成正比）對效率的影響更為關鍵。
導通電阻：效率的顯著提升：這是VBHA1230N最具競爭力的亮點之一。在10V柵極驅動下，其導通電阻典型值低至270mΩ。即使在相近的4.5V驅動條件下（其規格書提供對應值），其性能也極具優勢。更低的RDS(on)意味著在導通時更小的電壓降和熱損耗，對於提升系統整體效率、降低溫升具有直接且重要的意義。
閾值電壓與開關特性：VBHA1230N的閾值電壓（Vth）為0.45V，這是一個較低且一致性的值，有利於在低電壓微控制器（如1.8V GPIO）直接驅動下實現良好的導通，同時其採用的溝槽（Trench）技術有助於實現快速的開關速度與更低的柵極電荷，進一步優化動態功耗。
2.2 封裝相容與設計無縫替換

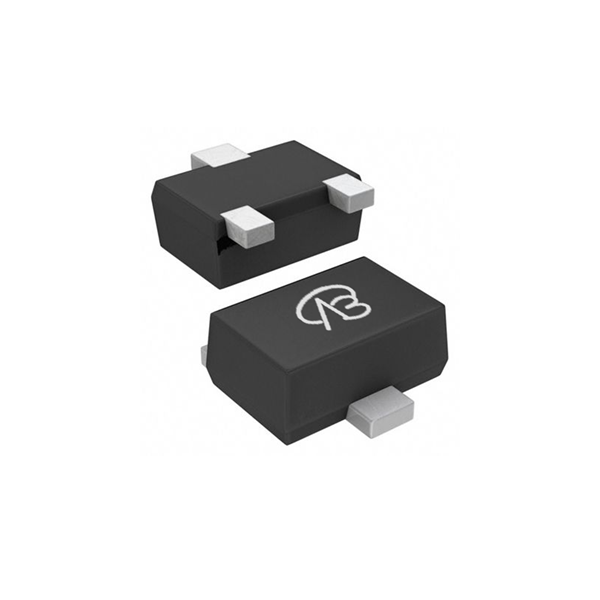

VBHA1230N採用標準的SOT-723-3封裝。其引腳排布與物理尺寸與NTK3134NT1H保持高度一致，確保了在PCB設計上的直接替換，無需任何佈局修改，極大降低了工程師的替代風險與工作量。
2.3 技術路徑：成熟的溝槽工藝
VBHA1230N明確採用Trench（溝槽）技術。現代溝槽工藝是低壓MOSFET實現超低比導通電阻的主流且成熟的技術路線。VBsemi採用此技術，表明其工藝穩定，能夠批量交付高性能、一致性的產品。
三：超越參數——國產替代帶來的系統級增益
選擇VBHA1230N進行替代，其價值體現在多個層面。
3.1 供應鏈的多元化與韌性保障
在當前全球供應鏈格局下，引入VBsemi這樣的優質國產供應商，能夠有效分散因單一來源（尤其是國際巨頭）可能帶來的供應短缺、交期延長或價格波動風險，為產品，特別是消費電子快節奏產品的穩定生產和上市計畫提供堅實保障。
3.2 綜合成本優化
在提供同等甚至更優導通性能的前提下，國產器件通常具備更好的成本競爭力。這直接降低了產品物料成本（BOM Cost）。同時，更低的導通損耗可能允許在熱設計中放寬要求，或在效率指標上更容易達標，間接帶來了設計餘量和成本節省。
3.3 高效的技術支持與回應
本土供應商能夠提供更快速、更貼近國內工程師習慣的技術支持。從選型諮詢、樣品申請到應用問題排查，回應鏈路更短，溝通更順暢，能加速產品開發與問題解決進程。
3.4 助推產業生態成熟
每一次成功的國產高性能器件導入，都是對國內半導體設計、製造與封測產業鏈的一次正向回饋與驗證，有助於推動整個產業生態向更高水準迭代，最終形成具有國際競爭力的產業集群。
四：穩健替代實施指南
為確保替代的平滑與可靠，建議遵循以下步驟：
1. 深度規格書審核：仔細對比兩款器件所有靜態參數（Vth, RDS(on) @ Vgs=4.5V等）、動態參數（Qg, Ciss）、體二極體特性以及熱阻（RθJA）。確認VBHA1230N在所有工作點上滿足原設計需求。
2. 實驗室性能驗證：
靜態測試：驗證閾值電壓和不同Vgs下的導通電阻。
動態測試：在評估板上測試其作為負載開關的開啟/關斷速度、開關損耗及有無振鈴。
溫升與效率測試：在實際應用電路或模擬負載下，滿負荷運行測試MOSFET的溫升，並對比系統整體效率變化。
可靠性評估：可根據需求進行高溫工作壽命等測試。
3. 小批量試產與跟蹤：通過實驗室測試後，組織小批量試產，並在終端產品中進行實地測試，收集長期可靠性數據。
4. 全面切換與風險管理：完成所有驗證後，可制定量產切換計畫。初期可考慮雙源供應策略，以管理潛在風險。
結語：於細微處見真章，國產低壓MOSFET的進階之路
從TI的NTK3134NT1H到VBsemi的VBHA1230N，我們見證的不僅是一個封裝相容的替代選項，更是國產功率半導體在低壓、微功耗領域追求極致能效與可靠性的技術進階。
VBHA1230N通過在關鍵性能指標——特別是導通電阻上的顯著優化，展示了國產器件“青出於藍”的潛力。它意味著，在龐大的可攜式與物聯網設備市場中，中國芯能夠提供不遜於甚至優於國際標杆的解決方案。
對於致力於產品微型化、高效化與成本優化的工程師和決策者而言，主動評估並採用如VBHA1230N這樣的國產高性能低壓MOSFET，正當時。這既是應對供應鏈不確定性的明智之選，更是擁抱國產半導體產業升級、共同參與構建更具活力與韌性的全球電子產業鏈的戰略之舉。
