在車輛安全威脅日益複雜的背景下，高端汽車防盜系統如同車輛保護的神經網路。其性能對確保車輛安全至關重要，因此需要高可靠性、高效率和高智能性的電源管理電路。功率MOSFET的選擇對系統的回應速度、待機功耗、功能安全性和在嚴苛汽車環境下的穩定性有著顯著影響。本文針對防盜系統這一關鍵應用場景——其特點是對低靜態電流、強大的靜電放電保護、精確的負載切換和極端溫度工作等性能有著嚴格要求——對關鍵控制節點的MOSFET選型進行了深入分析，並提出了一套完整且優化的器件推薦方案。

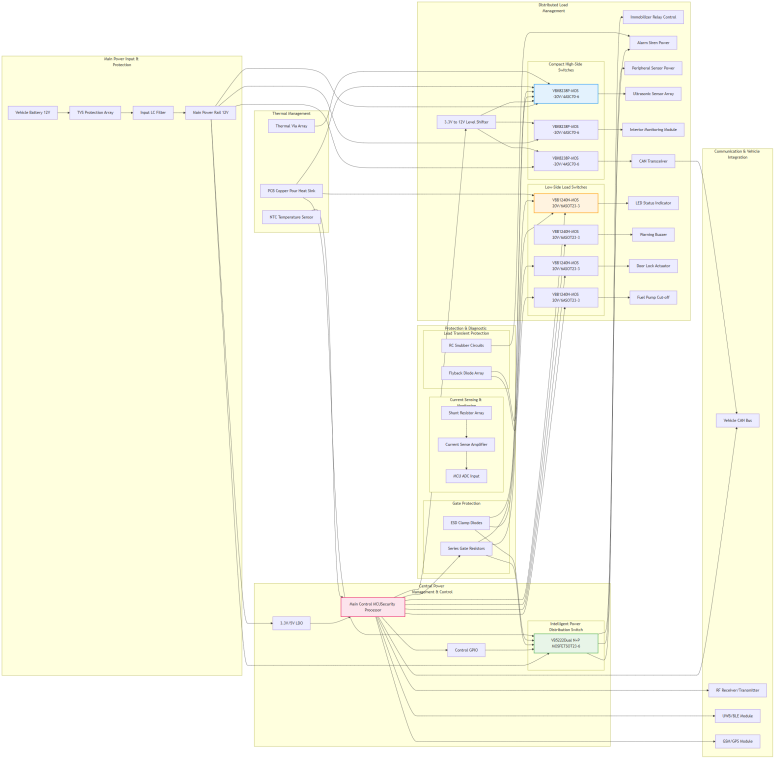

            图1: 高端汽车防盗系统方案功率器件型号推荐VBK8238与VBB1240与VB5222产品应用拓扑图_01_total

MOSFET 選型詳細分析

1. VB5222 (Dual N+P-MOS, ±20V, 5.5A/3.4A, SOT23-6)

角色：智能電源分配的核心開關，用於啟用/禁用子系統（例如，警報器、防盜繼電器、週邊感測器電源）以及雙向電平轉換。

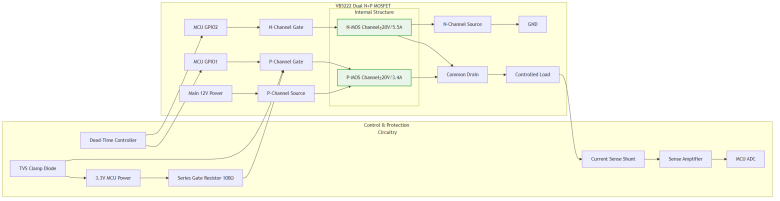

                  图2: 高端汽车防盗系统方案VB5222智能电源分配的核心开关拓扑_02_core

技術深度解析：

集成電源和信號管理：這款採用超緊湊型 SOT23-6 封裝的雙 N+P 溝道 MOSFET，在約 9mm² 的面積內提供完整的高側 (P-MOS) 和低側 (N-MOS) 開關解決方案。±20V 的額定電壓為 12V 汽車電池

系統提供了充足的裕量，能夠應對負載突降和瞬態電壓。它能夠對不同類型的負載進行精細控制——使用 P 溝道進行高側電源軌開關，使用 N 溝道直接進行低側負載接地或信號線控制——從而簡化

PCB 佈局並提高可靠性。

超低功耗控制與安全性：匹配的 N 溝道和 P 溝道具有低且特性明確的閾值電壓（Vth：1.0V/-1.2V）和低導通電阻（10V 時分別為 22mΩ/55mΩ），無需額外驅動器即可由低功耗微控制器 (MCU) 直接

高效驅動。這最大限度地降低了待機電流。集成式設計支持互補開關方案，可防止小型執行器 H 橋配置中出現直通現象，並確保安全運行，這對安全應用至關重要。

2.  VBK8238 (Single P-MOS, -20V, -4A, SC70-6)

角色：緊湊型高側開關，適用於空間極其受限的局部電源域控制（例如，超聲波感測器陣列、車內監控模組、CAN 收發器）。

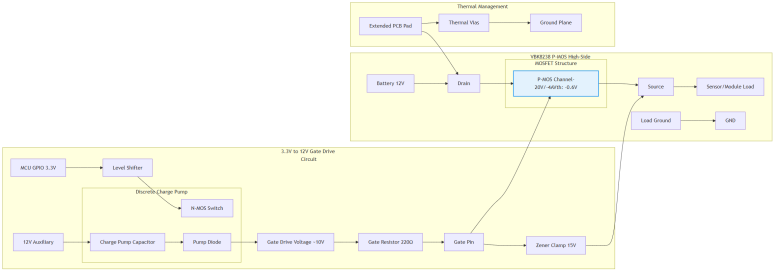

                图3: 高端汽车防盗系统方案VBK8238与紧凑型高侧开关拓扑图_03_highside

擴展應用分析：

分佈式智能小型化賦能：SC70-6 封裝是目前最小的分立式 MOSFET 封裝之一，可直接放置在感測器組或輔助 ECU 旁邊。其 -20V 額定電壓非常適合 12V 電源軌開關。其極低的柵極閾值電壓

 (Vth: -0.6V) 僅為 -0.6V，即使在使用簡單的電荷泵或電平轉換器時，也能通過極低的柵極驅動電壓穩定導通，例如從 3.3V MCU GPIO 引腳供電，從而實現子系統的智能睡眠/喚醒迴圈，節省功耗。

狹小空間內的高效性能：儘管尺寸小巧，但其導通損耗極低，在 4.5V 電壓下導通電阻 (Rds(on)) 僅為 34 mΩ。這對於維持線束上敏感感測器的電壓完整性至關重要。其溝槽技術確保了在汽車

溫度範圍（-40°C 至 125°C）內的穩定性能，使其適用於門板、後視鏡或車頂內襯等模組。

3.  VBB1240 (Single N-MOS, 20V, 6A, SOT23-3)

角色：低側負載開關，適用於指示燈（LED、蜂鳴器）、電磁閥控制（例如，車門鎖執行器、燃油泵切斷）以及故障隔離接地開關。

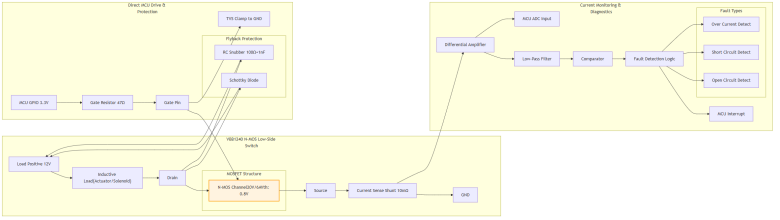

                  图4: 高端汽车防盗系统方案VBB1240低侧负载开关拓扑图_en_04_lowside

精准控制與強大保護：

小尺寸高電流驅動：標準 SOT23-3 封裝內包含一個堅固耐用的 20V、6A N 溝道 MOSFET，其導通電阻 (Rds(on)) 極低（4.5V 時為 26.5mΩ）。這使其成為直接切換中等電流負載的理想選擇。

其 20V 額定電壓使其在 12V 系統中具有良好的抗接地偏移和抗電感反沖能力。

增強系統安全性和診斷功能：作為低側開關，它允許通過源極引腳上的分流電阻輕鬆進行電流檢測，從而使MCU能夠為諸如防盜電路等安全關鍵型執行器實現精確的負載電流監控和診斷功能

（開路、短路）。其低柵極閾值電壓（Vth：0.8V）確保了與3.3V邏輯的充分相容，並簡化了驅動電路。較小的寄生電容使其能夠快速切換，從而實現對LED亮度或蜂鳴器模式的PWM控制。

系統級設計和應用建議

驅動電路設計要點：

雙 MOSFET 驅動 (VB5222)：當使用互補配置的 N 溝道和 P 溝道時，請確保在軟體或硬體中正確控制死區時間，以防止交叉導通。建議在柵極引腳上添加一個小型 RC 濾波器，以抑制車輛中長

控制走線帶來的雜訊注入。

高側 P-MOS 驅動 (VBK8238)：對於 3.3V MCU 控制，請使用專用電平轉換器或分立式 N-MOS 電荷泵電路，以提供足夠的柵極驅動電壓，從而充分增強 P-MOS 的性能，並最大限度地降低其導

通電阻 (Rds(on)) 和功耗。

低側 N-MOS 驅動 (VBB1240)：可直接由 MCU GPIO 驅動。對於感性負載，請在漏極引腳附近添加反激二極體或 TVS 鉗位電路，以保護 MOSFET 在關斷期間免受電壓尖峰的影響。

散熱管理和電磁相容性設計：

散熱注意事項：雖然這些器件尺寸很小，但必須檢查其連續工作時的功耗。使用足夠的PCB銅箔（起到散熱片的作用）連接到漏極引腳，尤其是在VBB1240接近其6A額定電流運行時。封裝下

方的散熱過孔對於VBK8238至關重要。

電磁干擾抑制：在開關MOSFET的漏極直接接地處放置一個小的陶瓷電容（100nF），以抑制快速開關產生的高頻雜訊，這對於由VB5222驅動的警報器電路尤為重要。保持高di/dt回路的較小尺寸。

可靠性增強措施：

適當的電壓降額：MOSFET的工作電壓應≤其VDS額定值的70%，以應對負載突降和瞬態電壓。對於12V系統，額定電壓為20V-30V的器件可提供良好的安全裕度。

靜電放電 (ESD) 和瞬態保護：在所有可能耦合 ESD 的外部連接（天線、感測器輸入、警報器輸出）上集成 TVS 二極體。所有 MOSFET 的柵極引腳，特別是像 VBK8238 這樣閾值電壓較低的

MOSFET，應使用串聯電阻和鉗位二極體連接到驅動電源進行保護。

故障隔離：設計控制邏輯，使單個支路（例如感測器短路）的故障可以通過關閉相應的電源開關 (VBK8238) 或負載開關 (VBB1240) 來隔離，從而防止單點故障導致整個安防系統癱瘓。

結論

在高端汽車防盜系統的設計中，功率 MOSFET 的選擇至關重要，它決定了系統能否在嚴苛環境下實現超低待機功耗、暫態回應和故障安全運行。本文推薦的三層 MOSFET 方案

體現了小型化、智能化和穩健性的設計理念。

核心價值體現在：

系統級智能與效率：VB5222 可實現精細的電源域管理；VBK8238 可對分佈式功能進行微功耗控制；VBB1240 提供穩健且可診斷的負載驅動。它們共同構成了一個高效智能的電源控制網路。

空間受限下的可靠性：採用 SC70-6、SOT23-3 和 SOT23-6 封裝的器件，憑藉先進的溝槽和 SGT 技術，在滿足現代汽車電子設備極端空間限制的同時，確保了電流處理能力和散熱性能。

增強安全性和診斷功能：獨立地對感測器進行電源迴圈並監控負載電流，為高級自診斷和防篡改檢測演算法提供了硬體基礎，從而提高了整體安全完整性。

未來趨勢：

隨著防盜系統與車輛訪問系統（UWB、BLE）和集中式域控制器集成，功率器件的選擇將朝著以下方向發展：

更多地使用集成了 MOSFET、驅動器、保護和診斷功能的負載開關 IC，以進一步節省空間並提高智能化程度。

採用相同封裝中導通電阻 (Rds(on)) 更低的 MOSFET，以降低電壓降和發熱量，從而支持功率更大的執行器。

重點關注符合 AEC-Q101 標準的高等級組件，以獲得更寬的溫度範圍和更優的品質保證。

該推薦方案為高端汽車防盜系統提供了一套完整的電源切換解決方案，涵蓋從中央配電到遠程感測器節點控制的各個環節。工程師可以根據具體的負載電流、封裝高度限制以及所需的診斷功能來優化選型，從而構建一個強大而隱蔽的安全基礎設施，為現代車輛提供至關重要的防禦保障。
