前言：構築數字世界的“能量基石”——論服務器功率器件選型的系統思維

在數據中心算力需求爆炸式增長的今天，一臺卓越的高端服務器，不僅是頂級CPU、GPU與高速互連的集成，更是一部精密運行的電能轉換“機器”。其核心性能——極高的功率密度、超高的轉換效率、穩定可靠的7x24小時運行，最終都深深根植於一個常被忽視卻至關重要的底層模塊：功率轉換與管理系統。

本文以系統化、協同化的設計思維，深入剖析高端服務器電源在功率路徑上的核心挑戰：如何在滿足99%+白金效率、超高可靠性、嚴苛散熱和功率密度約束下，為PFC級、DC-DC級及關鍵負載點（POL）這三個關鍵節點，甄選出最優的功率MOSFET組合。

核心要點速覽

• VBL16R25SFD — 交錯並聯PFC/圖騰柱PFC主開關。

• VBE1158N — 12V/48V轉1.xV DC-DC同步整流下管。

• VBA2317A — 多路板載電源智能開關。

推薦功率 MOSFET 參數對比表

一、 精選器件組合與應用角色深度解析

1. 前端高效整流：VBL16R25SFD (600V, 25A, TO-263) —— 交錯並聯PFC/圖騰柱PFC主開關

核心定位與拓撲深化：專為高效、高功率密度PFC級設計。其採用SJ_Multi-EPI技術，具有120mΩ @10V的低導通電阻，適用於追求99%+效率的圖騰柱無橋PFC或交錯並聯PFC拓撲。600V耐壓為通用輸入範圍提供充足裕量，TO-263封裝利於散熱和功率密度提升。

關鍵技術參數剖析：

動態性能：需特別關注其Qg和Coss（輸出電容）。在高頻軟開關拓撲（如圖騰柱PFC）中，較低的Coss有助於降低開關損耗，實現更高頻率運行，從而縮小磁性元件體積。

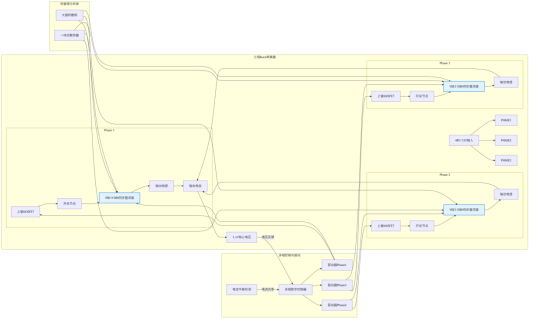

圖1: 高端服務器方案功率器件型號推薦VBA2317A與VBL16R25SFD與VBE1158N與產品應用拓撲圖

體二極管特性：SJ技術提供快速且軟恢復的體二極管，對於CrM或CCM模式下的換流至關重要，能減少反向恢復損耗和EMI噪聲。

選型權衡：相較於傳統Planar MOSFET，其在導通損耗和開關損耗間取得更優平衡，是實現高效率PFC級的“效能核心”。

2. 核心電壓轉換：VBE1158N (150V, 25.4A, TO-252) —— 12V/48V轉1.xV DC-DC同步整流下管

核心定位與系統收益：作為服務器主板CPU/GPU供電VRM或總線轉換器（如48V轉12V）的同步整流管。其極低的74mΩ @10V Rds(on)直接決定了次級側的通態損耗。在數百安培的負載電流下，更低的導通損耗意味著：

- 極高的轉換效率：直接貢獻於系統能效PUE值。

- 極低的溫升：允許更高電流輸出或更緊湊的散熱設計，提升功率密度。

- 優異的動態響應：Trench技術通常具有較低的柵極電荷，有利於高頻開關。

驅動設計要點：需搭配高性能、大電流的多相控制器和驅動器，確保快速開關以降低開關損耗，同時需精細布局以最小化功率迴路寄生電感。

3. 智能負載管理：VBA2317A (Dual -30V, -9A, SOP8) —— 多路板載電源智能開關

核心定位與系統集成優勢：集成雙P-MOSFET，是服務器板卡（如硬盤背板、PCIe卡、風扇模塊）實現電源序列控制、負載熱插拔管理和故障隔離的關鍵硬件。其低至17mΩ @10V的導通電阻確保極低的開關壓降。

應用舉例：用於NVMe硬盤簇的獨立上電控制；或對冗餘風扇模塊進行分時功率管理。

PCB設計價值：SOP8封裝極大節省空間，簡化多路電源的佈局佈線，提升電源路徑的可靠性與可維護性。

P溝道選型原因：作為高側開關，可由板載管理控制器（BMC）或CPLD的GPIO直接高效控制，無需額外的電平移位或驅動電路，簡化設計並提高可靠性。

二、 系統集成設計與關鍵考量拓展

1. 拓撲、驅動與控制閉環

PFC與數字控制協同：VBL16R25SFD需由高性能數字PFC控制器驅動，實現自適應頻率控制和最優效率追蹤，其狀態可被監控並上報至系統管理界面。

DC-DC的多相精準控制：VBE1158N作為多相Buck轉換器的同步整流管，其開關時序需與上管精確互補，由驅動器嚴格控制死區時間，以最大化效率並防止直通。

智能開關的管理集成：VBA2317A的使能端應由BMC或硬件時序電路控制，實現符合PCIe、CPLI等規範的上下電序列，並可集成電流檢測功能實現過流保護。

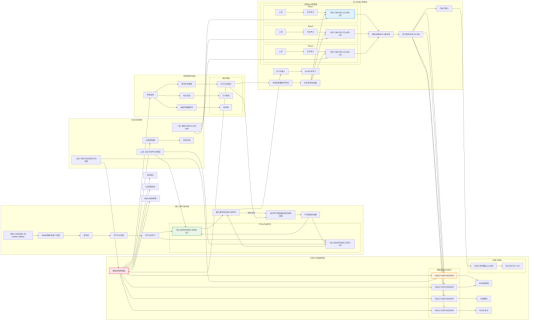

圖2: 高端服務器方案功率器件型號推薦VBA2317A與VBL16R25SFD與VBE1158N與產品應用拓撲圖

2. 分層式熱管理策略

一級熱源（強制冷卻）：VBE1158N是CPU/GPU VRM的熱量焦點，必須採用高性能散熱片，並利用系統強制風冷或冷板液冷直接散熱。

二級熱源（混合冷卻）：VBL16R25SFD在PFC電路中，需通過PCB大面積敷銅和過孔陣列將熱量傳導至系統散熱風道或機殼。

三級熱源（自然/風道冷卻）：VBA2317A及其控制電路，依靠良好的PCB熱設計和系統氣流即可滿足散熱需求。

3. 可靠性加固的工程細節

電氣應力防護：

VBL16R25SFD：在高壓開關節點需採用RC吸收或鉗位電路，抑制電壓尖峰和振鈴。

VBE1158N：在同步Buck拓撲中，需優化佈局以最小化開關節點寄生電感，防止關斷電壓過沖。

柵極保護深化：所有MOSFET柵極需採用適當的電阻、TVS進行保護，防止Vgs因耦合或干擾而過壓。對於多相控制器驅動的VBE1158N，需確保驅動環路穩定。

降額實踐：

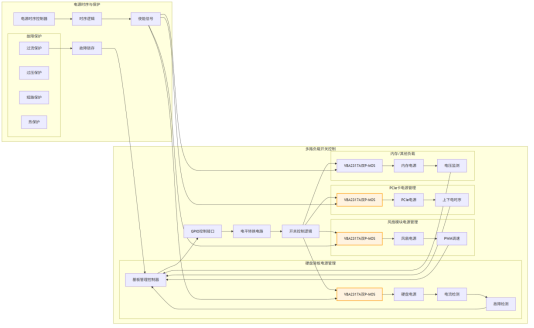

圖3: 高端服務器方案功率器件型號推薦VBA2317A與VBL16R25SFD與VBE1158N與產品應用拓撲圖

電壓降額：確保VBL16R25SFD在最高輸入及瞬態下Vds應力低於480V（600V的80%）。

電流與溫度降額：根據VBE1158N的SOA曲線和實際工作結溫，對電流能力進行充分降額，以應對CPU/GPU的瞬時高峰負載（如Turbo Boost）。

三、 方案優勢與競品對比的量化視角

效率提升可量化：在1kW級PFC階段，採用VBL16R25SFD相較於普通MOSFET，可將導通損耗降低30%以上，助力實現鈦金能效標準。

功率密度提升可量化：VBE1158N的低Rds(on)和TO-252封裝，允許設計更緊湊、電流密度更高的多相VRM，每相可支持更大電流，減少相數或縮小PCB面積。

系統管理與可靠性提升：採用集成化的VBA2317A進行負載管理，簡化了電源序列設計，提高了故障隔離能力，降低了系統宕機風險，提升了平均無故障時間（MTBF）。

四、 總結與前瞻

本方案為高端服務器電源及主板供電提供了一套從AC輸入到低壓大電流POL的完整、優化功率鏈路。其精髓在於“精準匹配、分級優化”：

PFC級重“高效與密度”：採用先進SJ MOSFET，追求極限效率以適應嚴苛的數據中心PUE要求。

DC-DC級重“極低損耗與高頻”：在核心電壓轉換點投入資源，以應對CPU/GPU數百安培的瞬態負載。

負載管理級重“集成與智能”：通過芯片級集成，實現複雜的電源管理策略，保障系統穩定與可靠。

未來演進方向：

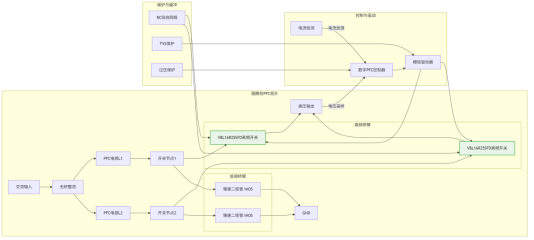

圖4: 高端服務器方案功率器件型號推薦VBA2317A與VBL16R25SFD與VBE1158N與產品應用拓撲圖

更高集成度：採用集成驅動和保護功能的智能功率級（SPS）或DrMOS，進一步簡化VRM設計，提升動態響應。

寬禁帶器件應用：在追求極致效率的PFC級，可採用GaN HEMT實現MHz級開關頻率；在48V轉負載點場景，評估使用SiC MOSFET以進一步提升效率和功率密度。

工程師可基於此框架，結合具體服務器的功率等級（如2kW vs 5kW）、輸入制式（AC 230V vs HVDC 380V）、目標能效（鈦金 vs 白金）及散熱條件（風冷 vs 液冷）進行細化和調整，從而設計出滿足下一代數據中心需求的頂尖服務器電源解決方案。

常見問題（FAQ）

問：PFC 級主開關推薦哪款器件？

答：VBL16R25SFD（600V, 25A, TO-263）——採用SJ_Multi-EPI技術，具有120mΩ @10V的低導通電阻，適用於追求99%+效率的圖騰柱無橋PFC或交錯並聯PFC拓撲。

問：12V/48V 轉 1.xV DC-DC 同步整流下管推薦哪款器件？

答：VBE1158N（150V, 25.4A, TO-252）——其極低的74mΩ @10V Rds(on)直接決定了次級側的通態損耗。

問：多路板載電源智能開關推薦哪款器件？

答：VBA2317A（Dual -30V, -9A, SOP8）——集成雙P-MOSFET，是服務器板卡實現電源序列控制、負載熱插拔管理和故障隔離的關鍵硬件。
