前言：構築電動搬運的“能量基石”——論功率器件選型的系統思維

在工業車輛電動化與智能化的浪潮中，一臺卓越的AI純電叉車，不僅是算法、傳感器與機械結構的集成，更是一部在高強度、變工況下精密運行的電能轉換“機器”。其核心性能——強勁的扭矩輸出、持久的續航能力、穩定可靠的連續作業以及智能化的能量管理，最終都深深根植於一個常被忽視卻至關重要的底層模塊：高壓功率轉換與管理系統。

本文以系統化、協同化的設計思維，深入剖析AI純電叉車在功率路徑上的核心挑戰：如何在滿足高功率密度、超高可靠性、苛刻散熱環境和嚴格成本控制的多重約束下，為高壓DC-DC轉換、牽引電機驅動及關鍵輔助負載管理這三個關鍵節點，甄選出最優的功率半導體組合。

核心要點速覽

• 三層結構：高壓樞紐（VBPB18R11S，800V）、動力核心（VBM1154N，150V）、智能配電管家（VBQF3316G，30V）。

• 量化收益：逆變橋下管 Rds(on) 由 100mΩ 降至 30mΩ，額定電流下導通損耗降低約 70%；一顆 VBQF3316G 替代兩顆分立 MOS 可節省 >60% PCB 面積。

• 降額原則：高壓側實際峰值電壓低於額定 Vds 的 70%，並按瞬態熱阻曲線確定堵轉、急加速工況下的連續電流能力。

推薦器件參數對比表

一、 精選器件組合與應用角色深度解析

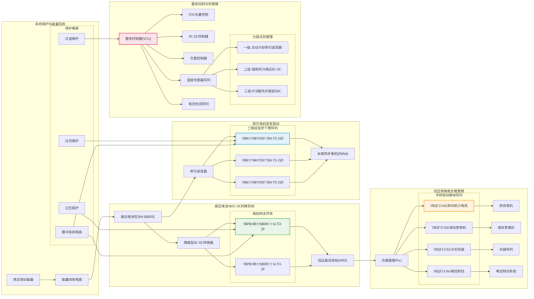

圖1：AI純電叉車功率鏈路總體拓撲——高壓母線 DC-DC、牽引逆變與低壓智能配電三級結構

1. 高壓樞紐：VBPB18R11S (800V, 11A, TO-3P) —— 高壓母線DC-DC/輔助電源主開關

核心定位與拓撲深化：適用於叉車高壓電池包（如384V或更高電壓平臺）至低壓系統（如24V）的隔離DC-DC轉換器，或作為PFC/升壓拓撲中的關鍵開關。800V的超高耐壓為電池電壓波動、再生制動產生的泵升電壓以及各種浪湧提供了充足的安全裕量，是系統高壓側穩健性的基石。

電壓等級優勢：800V耐壓面向未來高壓平臺，在當前系統中提供極高的降額使用裕度，顯著提升對電壓尖峰的耐受能力，增強系統在惡劣工業電磁環境下的可靠性。

導通電阻與封裝：500mΩ @10V的Rds(on)在TO-3P封裝下可實現優異的散熱性能，適合處理中等級別的功率。Super Junction Multi-EPI技術確保了良好的開關特性與效率平衡。

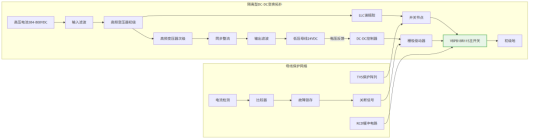

圖2：高壓母線 DC-DC/輔助電源主開關——VBPB18R11S（800V）隔離變換拓撲與 RCD 緩衝吸收位置

選型權衡：相較於電流能力更大但耐壓僅600V的器件，此型號為高壓側提供了更根本的電壓安全保障；相較於Rds(on)更低的型號，其在成本與可靠性間取得了更優平衡。

2. 動力核心：VBM1154N (150V, 50A, TO-220) —— 牽引電機逆變橋下管

核心定位與系統收益：作為三相逆變橋的低壓側開關，用於驅動低壓大電流的永磁同步電機（PMSM）或異步電機。其極低的30mΩ Rds(on)直接決定了電機驅動器的導通損耗。在頻繁啟停、重載提升的工況下，更低的損耗意味著：

更高的系統效率與續航：顯著降低運行熱損，延長單次充電作業時間。

驅動設計要點：雖然Rds(on)極低，但需關注其Qg（柵極總電荷），確保柵極驅動器能提供足夠的瞬態電流以實現快速開關，減少開關損耗。需精細配置柵極電阻以平衡開關速度、EMI與振鈴。

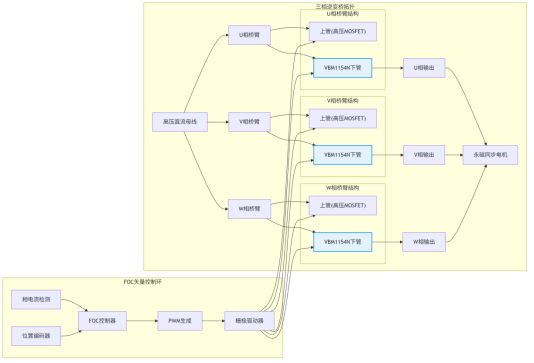

圖3：牽引電機三相逆變橋——VBM1154N（150V/50A）下管與 FOC 矢量控制驅動鏈路

3. 智能配電管家：VBQF3316G (30V, 28A, DFN8) —— 低壓側多路負載半橋驅動

核心定位與系統集成優勢：集成半橋（N+N）的DFN封裝是智能化、高密度低壓配電的關鍵。它不僅是轉向助力電機、液壓泵電機、冷卻風扇等負載的H橋驅動核心，更是實現能量雙向流動（如制動能量回收至低壓電池）、PWM調速控制的物理基礎。

應用舉例：用於轉向電機的精確扭矩控制；實現冷卻風扇的無級調速，智能匹配散熱需求。

PCB設計價值：超小的DFN8(3x3)封裝極大節省PCB空間，雙MOSFET集成簡化了佈局佈線，降低了寄生參數，提升了驅動環路穩定性，非常適合對空間敏感的多合一控制器設計。

技術特性：16/40mΩ @10V的極低導通電阻（高側/低側）確保了極低的通路損耗，1.7V的低閾值電壓便於與微控制器直接接口，簡化了驅動設計。

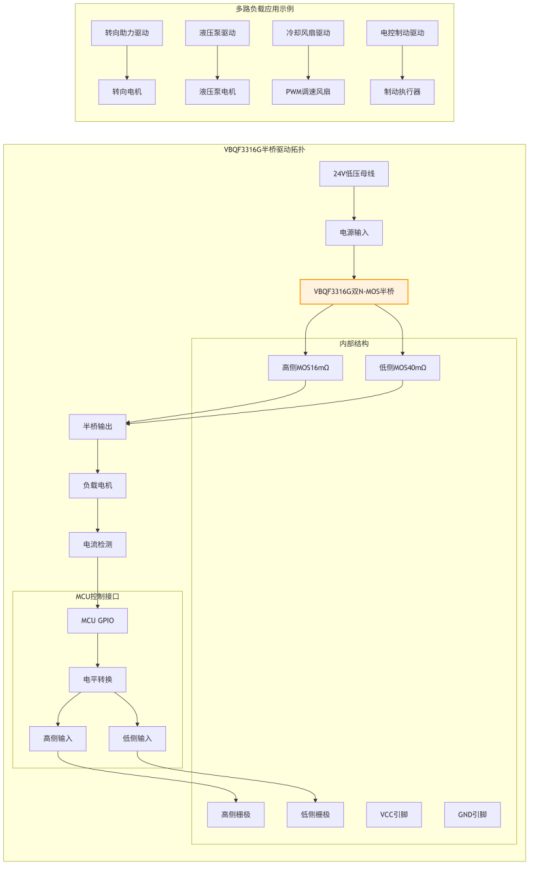

圖4：低壓側多路負載半橋驅動——VBQF3316G 集成半橋用於轉向助力、液壓泵與冷卻風扇

二、 系統集成設計與關鍵考量拓展

1. 拓撲、驅動與控制閉環

高壓轉換與系統監控：VBPB18R11S所在的DC-DC電路需具備完善的過壓、過流保護，其狀態信息應反饋至整車控制器（VCU），實現全車能量流監控。

2. 分層式熱管理策略

一級熱源（主動冷卻）：VBM1154N是主要熱源。需安裝在具有良好熱連接的散熱器上，並考慮利用系統冷卻風道。在重載工況下，其結溫需嚴格監控。

二級熱源（強制/傳導冷卻）：VBPB18R11S根據其實際功率損耗，可能需要獨立的散熱片或與主散熱器集成。TO-3P封裝利於通過絕緣墊片與散熱器緊密貼合。

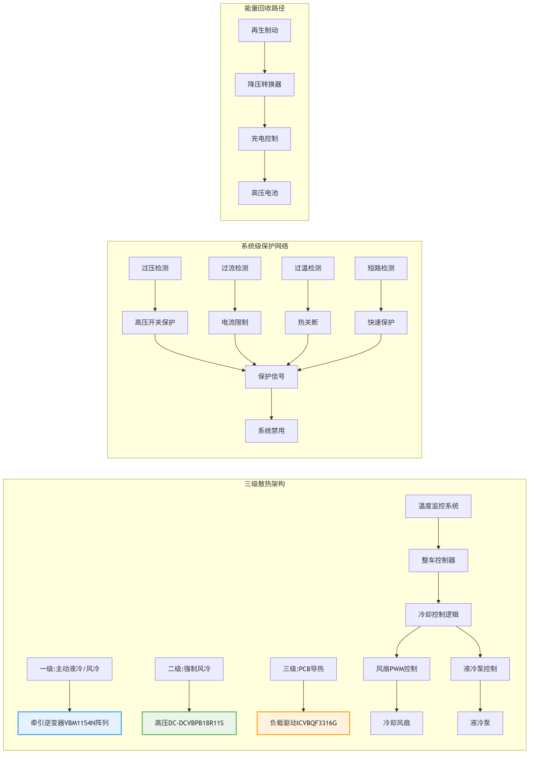

圖5：分層式熱管理策略——一級主動冷卻、二級傳導冷卻與三級 PCB 散熱的分工

3. 可靠性加固的工程細節

VBPB18R11S：在高壓開關節點必須設計有效的緩衝吸收電路（如RCD snubber），以抑制由變壓器漏感或佈線電感引起的關斷電壓尖峰。

三、 方案優勢與競品對比的量化視角

效率提升可量化：以20kW牽引電機驅動器為例，若逆變橋下管總Rds(on)從100mΩ降至30mΩ，在額定電流下，僅此部分導通損耗即可降低約70%，直接轉化為更長的續航和更小的散熱器需求。

空間與集成度優勢可量化：使用一顆VBQF3316G替代兩顆分立MOSFET搭建一個半橋，可節省超過60%的PCB面積，減少寄生電感，提升開關性能，並降低BOM管理成本。

本方案為AI純電叉車提供了一套從高壓電池到驅動電機，再到智能低壓負載的完整、優化功率鏈路。其精髓在於“按需匹配，系統最優”：

常見問題（FAQ）

問：高壓母線 DC-DC 主開關推薦哪款器件？

答：VBPB18R11S（800V，11A，TO-3P）——800V 超高耐壓為電池電壓波動、再生制動泵升電壓與浪湧提供充足裕量，適用於 384V 及以上高壓平臺至 24V 的隔離 DC-DC。

問：牽引電機逆變橋下管推薦哪款器件？

答：VBM1154N（150V，50A，TO-220）——30mΩ 極低 Rds(on) 直接決定電機驅動器導通損耗，在頻繁啟停、重載提升工況下顯著降低運行熱損。

問：低壓側多路負載驅動推薦哪款器件？

答：VBQF3316G（30V，28A，DFN8）——集成半橋（N+N）封裝，是轉向助力電機、液壓泵電機與冷卻風扇等負載的 H 橋驅動核心，並支持能量雙向流動。
